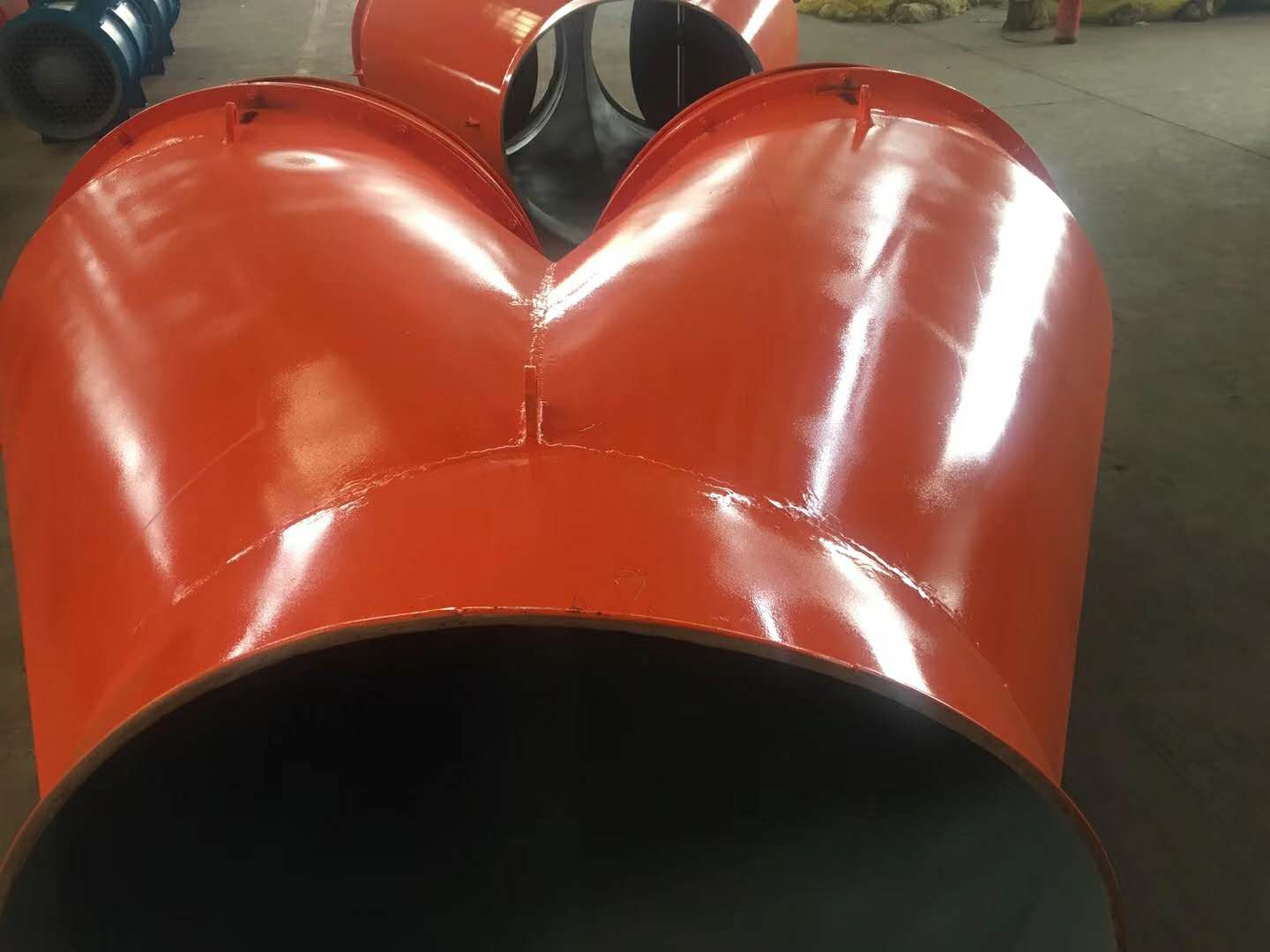

風筒分流切換裝置包括主局部通風機風筒接口、副局部通風機風筒接口和主風筒接口，還包括變向腔，變向腔在主局部通風機風筒接口、副局部通風機風筒接口和主風筒接口之間，主局部通風機風筒接口和副局部通風機風筒接口在上部與變向腔連通，主風筒接口在下部與變向腔連通，在變向腔中設有主局部通風機風筒通風門和副局部通風機風筒通風門，在主局部通風機風筒通風門和副局部通風機風筒通風門之間設有活動門扇，活動門扇選擇性的封堵主局部通風機風筒通風門和副局部通風機風筒通風門。作為本發明的一種優選方案，所述的變向腔為上大下小的矩形錐腔，所述的主風筒接口為圓管型接口，在主風筒接口與變向腔之間設有矩形過渡腔。作為本發明的一種優選方案，所述的主局部通風機風筒通風門和副局部通風機風筒通風門為對稱設在變向腔中的兩個帶通風孔的八字形斜板，兩塊斜板的下端分別與矩形過渡腔左右兩側壁連接，所述的活動門扇由門板、門軸和軸座構成，門軸旋轉固定在軸座內，門板焊接固定在門軸的中部，當主局部通風機風筒通風門通風時，在風壓作用下門板封堵副局部通風機風筒通風門，反之門板封堵主局部通風機風筒通風門。

風筒分流切換裝置制作注意以下幾點:

(1)門軸和軸座之間的轉動要靈敏可靠.開閉自如；

(2)為防止門扇關閉時漏風，風門四周風筒之間接觸要嚴密，門扇關閉時的擋板上設膠皮襯墊。與現有技術相比，本發明在技術上具有以下優點:

(1)采用鐵制風筒不僅克服了膠質風筒膠質風筒風阻大、漏風嚴重等問題，還解決了風筒的反復調修與更換的難題，大大提高了通風系統的可靠性。(2)不僅能承受大功率局部通風機的風壓，而且不怕擠、等，切換器可反復回收使用多次，減少更換、維修風筒的時間，減少瓦斯積聚的可能性，提高了整個礦井系統運行的安全性。與現有技術相比，本發明在經濟上上具有以下優點:

(1)減少了人員的日常勞動強度。節省材料費用，節省維修、更換工時。(2)減少更換、維修風筒的時間，減少了窩工等各種費用，減少了排放瓦斯，免去了因排瓦斯、維修等恢復施工的工期，減少了設備租賃費用，減少了各工種窩工成本，減低了工程施工各項成本，增加了項目的經濟效益。
