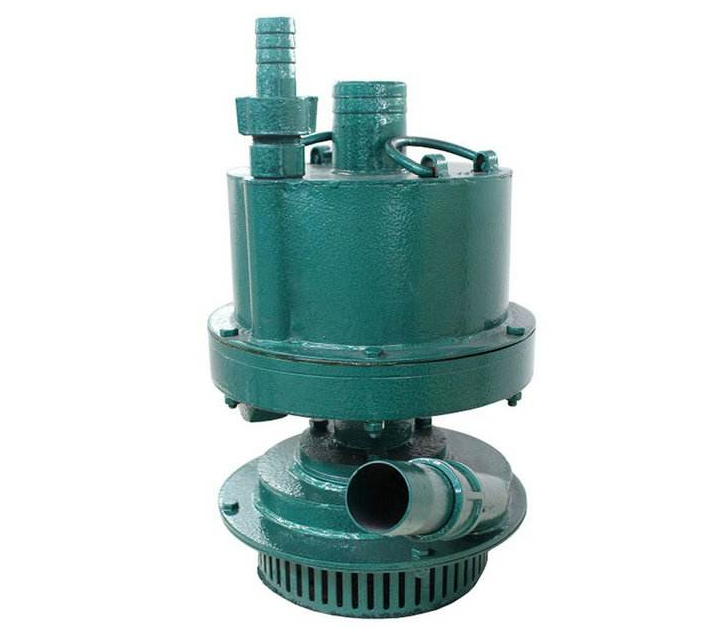

名稱：FQW50-25/W礦用風動潛水泵
分類：礦用泵
咨詢熱線：13345287774
聯系我們
詳細說明：
FQW50-25/W礦用風動潛水泵是我公司自行研制開發的一種新產品，適用于含有瓦斯與煤塵爆炸危險場所排水作業，可廣泛用于煤礦井下任何作業面，輸送含有煤粉、泥沙顆粒的地下水，使用安全、可靠，并有效地改善現場空氣質量。
FQW50-25/W礦用風動潛水泵技術特點
FQW50-25/W礦用風動潛水泵結構緊湊，移動、裝拆、維修方便。泵體渦道采用高效節能水力模型，葉輪特殊設計。該水泵排污水能力強，流量大，揚程高等優點。
FQW50-25/W礦用風動潛水泵主要有泵體、氣馬達和過流等三部分組成，
1、泵體部分：分上、下兩腔，中間用密封圈將氣、水隔開。密封圈采用彈簧密封，并利用氣、水的壓力，使高壓氣、水分別進入上、下兩只密封圈內壁，使其內漲，增強密封效果。
2、氣馬達部分：由轉子、渦輪、軸承等組成。以壓縮空氣為動力、沖擊渦輪推動轉子高速運轉作功。
3、過流部分：由水輪、泵蓋、吸口、泵座等組成。水輪裝在殼體下腔轉子軸上，壓縮空氣從進氣口送入，轉子運轉帶動水輪，水輪里的水在離心力的作用下，壓入殼體出水渦道，順出水管排出。
FQW50-25-w礦用風動潛水泵結構與工作原理
FQW系列礦用風動潛水泵主要有泵體、氣馬達和過流等三部分組成，
1、泵體部分：分上、下兩腔，中間用密封圈將氣、水隔開。密封圈采用彈簧密封，并利用氣、水的壓力，使高壓氣、水分別進入上、下兩只密封圈內壁，使其內漲，增強密封效果。
2、氣馬達部分：由轉子、渦輪、軸承等組成。以壓縮空氣為動力、沖擊渦輪推動轉子高速運轉作功。
3、過流部分：由水輪、泵蓋、吸口、泵座等組成。水輪裝在殼體下腔轉子軸上，壓縮空氣從進氣口送入，轉子運轉帶動水輪，水輪里的水在離心力的作用下，壓入殼體出水渦道，順出水管排出。
FQW50-25/W礦用風動潛水泵技術參數
水泵型號 FQW50-25/W
額定流量m³/hF 50
額定揚程m 25
工作氣壓MPa 0.5
耗氣量m³/min 8
質量kg 35
外形尺寸mm 462×Ф347
