詳細說明：
目前，一般的礦井調節行人風門均是將行人風門與調節窗分別獨立設置組成。這種獨立式調節風門存在的主要問題：1、構筑面積較大，不僅費工、費料，而且增加了調節裝置的風阻。2、風門上沒有設置風窗，所以風門風阻較大。總之，這種獨立式調節風門風阻調節范圍較小，裝置風阻較大，不利于礦井減阻降壓。

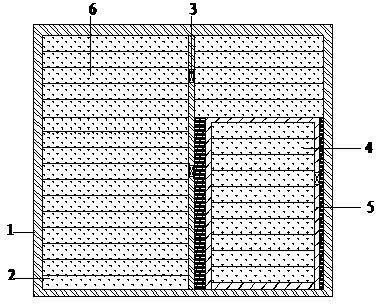

一種礦井組合式調節風門，包括行人風門和調節窗，所述調節窗包括門框，在所述門框的中部設置有間隔板，間隔板將所述門框分為兩個調節區域，其中一側的所述調節區域內的下方活動安裝行人風門，當需要調節風量時，通過調整調節板的角度得以實現，礦井組合式調節風門框架、風窗和門是可以拆裝的，以便于安裝和拆除，本實用新型能夠作為永久風門，能夠行人，還具有較強的風量調節能力，能穩定、可靠方便的調節風量。
1.礦井組合式調節風門，其特征在于：包括行人風門和調節窗，所述調節窗包括門框，在所述門框的中部設置有間隔板，所述間隔板將所述門框分為兩個調節區域，其中一側的所述調節區域內的下方活動安裝行人風門。
2.根據權利要求1所述的礦井組合式調節風門，其特征在于：所述門框與間隔板之間未設置所述行人風門的調節區域內安裝有多個調節板形成百葉窗結構，所述門框與間隔板之間設置所述行人風門的上方的調節區域內安裝有多個調節板形成百葉窗結構，所述間隔板上固定有調節裝置且用于調節調節板的轉動。
3.根據權利要求2所述的礦井組合式調節風門，其特征在于：所述行人風門包括入風門門框，所述入風門門框內設置有多個調節板形成百葉窗結構，所述入風門門框一側通過合頁與所述間隔板活動連接。
