煤礦井下，為實現各用風地點按需供風，需要在一些巷道中設置調節風窗。風量調節措施中，工作面風量能否滿足需求是重點，風窗的安設位置和安設方法等對風量的影響很大。因此，在礦井設計、通風系統改造及日常通風技術管理工作中，探討風窗的安設問題對于通風安全意義重大。

煤礦井下調節風窗一般分百葉式調節風窗,推拉式調節風窗,插板式調節風窗

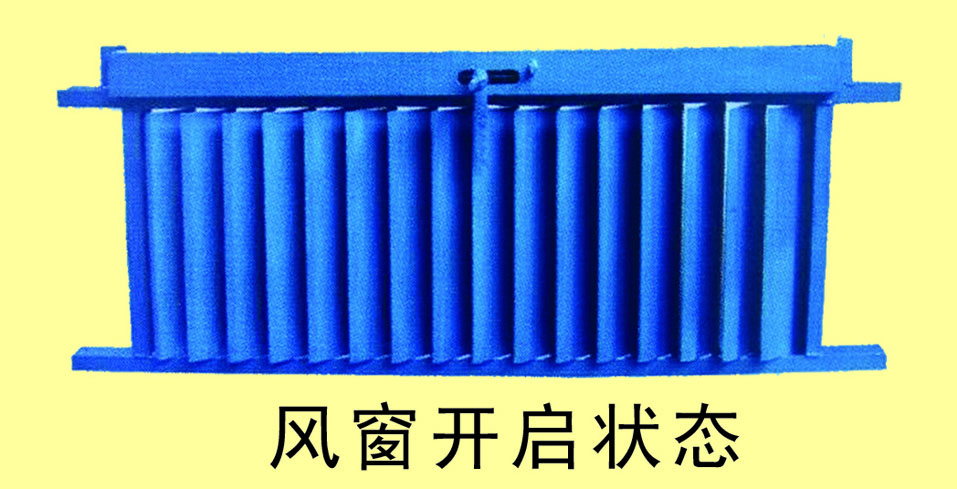

                                                                   百葉式調節風窗

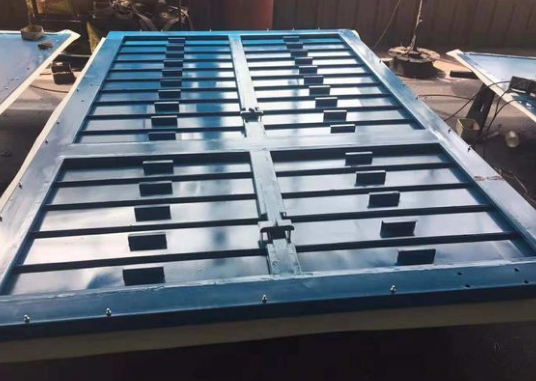

                                                            插板式調節風窗

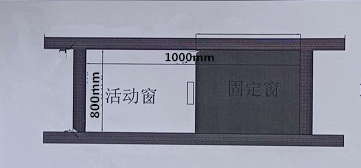

                                                                    推拉式調節風窗



調節風窗安設位置的選擇

在風網中，調節風窗用來分配風量。一些服務年限長的礦井，在礦井風量調節中，只針對調風而工作，對礦井通風系統的長遠服務意識淡薄，設置的風窗不隨生產布局的改變而調整。由于時間和生產的進行，礦井通風阻力增長很快，不但消耗了大量電能，而且給生產安全帶來隱患。

某礦年產量1. 8 Mt，投產初期用風量不人，在幾條主要回風道設置了調節風窗，隨著生產的進行，通風網路變化很大，因沒有及時對原設風窗進行調整，一些用風地點風量不足。采用加大礦井主要通風機葉片角的辦法來增加礦井總風量，使一些地點風量過大，風速超限。在超限地點增設調節風窗，隨著生產的進行，從投產開始的十幾年時間里，除總排外，井下幾乎所有的主要回風巷中都設有風窗。

該礦左翼有一個區域風流反向串聯，如圖1。為控制兩個掘進工作面和一個采煤工作面回風的集中回風道的風量，在節點82和53之間設置了風窗。在入風石門附近有6臺局部通風機吸風，使入風石門的風壓大大下降，而在集中回風道的入風側有兩臺局部通風機進行壓入式通風，使回風流的壓力升高，再加上調節風窗的作用，使 82點的壓力高于66點的壓力，導致82點至66點的風門被壓開，造成 6．7m3 / s的乏風進入入風石門的新風流中，引起該區域采煤工作面、掘進工作面和變電所的入風受到嚴重污染。通風系統改造時，將集中回風道中的風窗移到節點81和82之間。這樣，82點的壓力升高，風門關閉，風流串聯問題就解決了。



由上述兩個區域風流反向串聯和處理的實例可以看出，調節風窗設置位置對通風系統的安全可靠性很重要。一定要經過充分的技術論證，考慮到各種可能的后果，才能確定風窗設置的合理位置。風窗設好后，還要對受其影響的各分支風流通風狀況進行考查，發現問題及時處理，確保通風系統的安全可靠性。

從以“上實例可見，風窗設置不是一勞永逸的，要隨生產布局變

化而改變，在設置過程中應考慮風窗位置對生產和安全的影響。

不可因?yàn)轱L(fēng)窗的設置而增大礦井內部漏風或出現瓦斯積聚等現象。風窗設置應有利于減小采空區兩端漏風壓差，有利于預防自燃

某礦一采煤礦工作面回采時，如圖2所示，調節風窗設在A處，這種作法提高了．處的風，降低了@處的風壓，導致密閉漏風嚴重，采空區經常發生自燃現象，后來將風窗移至B處，減少了采空區煤炭自燃現象的發生。可見風窗的方位布置非常重要。

設置風窗時應考慮瓦斯涌出情況，見圖3。某礦雙巷布置的工作面在上區段采完后，采下區段工作面時需風量小。所以，在回風巷 A、B密閉間．處設置調節風窗，使A點壓力升高而B(niǎo)點壓力降低，采空區漏風嚴重，瓦斯在壓差作用下從采空區涌出，亻吏瓦斯在密閉后積聚，而后將風窗移到@處，瓦斯積聚現象消失。





調節風窗安設時薷要注意的問題

調節風窗的設置涉及到礦井通風系統的穩定性。在正常生產時，整個礦井通風系統網絡的狀態是基木穩定的。牽一發而動全身，風窗的設置會牽動整個礦井風流壓力的變化，安設時應盡量減少對礦井安全生產的影響。

(l)風窗的安設以不會帶來安全隱患為前提：

（2）在復雜的風網中，要注意調節風窗位置的選擇，防止重復設置，避免增大風壓和電耗：

（3）每一個風窗的設置應考慮對周?chē)凤L(fēng)量、風壓的影響；

（4）調節風「]應盡量安設在回風巷道中，以免妨礙運輸；

（5）每增設一處風窗，需對個通風系統進行分析，防止風阻的無謂增加。
