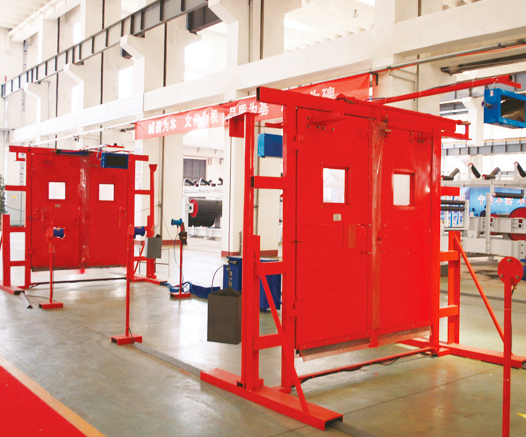

名稱：ZMK-127紅外式電控液壓自動風門
分類：自動無壓風門
咨詢熱線：13345287774
聯系我們
詳細說明：
礦用電液式全自動風門 礦用自動風門控制用電控裝置用于礦山井下進回風巷和主要進回風巷之間每個聯絡巷中，自動啟閉，有效解決行人、行車、運輸過人不便等問題，所配置的自動控制裝置均取得煤安標志及防爆證書。
ZMK127型礦用電液全自動風門由兩道單式風門主體、一套機械閉鎖裝置、一臺電控箱、一臺防爆液壓站、兩套液壓缸傳動機構、兩套聲光報警顯示器、兩套紅外線傳感器、兩套位置傳感器、兩套手動控制
全自動液壓風門：該裝置由：防爆泵站，主機，紅外線發射器(4個)、紅外線接收器(4個)、礦用本安型按鈕(4個)、礦用本安型報警器(2個)、氣控箱(2個)、氣缸(2條)、氣管(1盤)、組成。
全自動液壓風門工作原理：

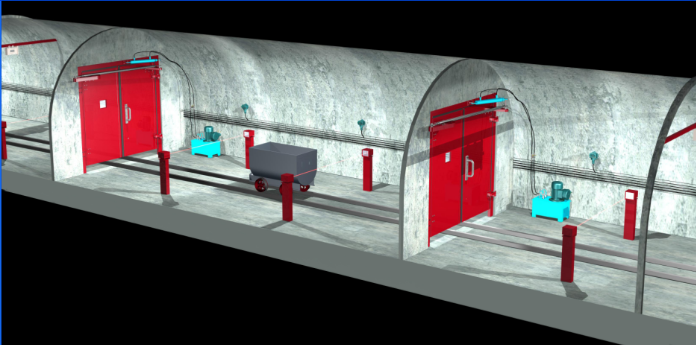

自動風門由本公司提供的風門自動控制裝置、傳感裝置、油缸或氣缸、電磁換向閥等實現自動控制。同時兩道風門之間互為閉鎖。即：當 A 門打開時，B 門閉鎖，不能打開；當 B 門
打開時，A 門閉鎖，不能打開。
工作描述：當有人通過風門時，設置在風門兩側的紅外線傳感器探頭，產生電平信號，輸入自動控制裝置內，經處理后立即轉換成電信號直接控制，即電器工作，使電磁閥動作，驅動
氣缸或液壓缸工作，從而實現風門開閉。
電控液壓式風門,液壓全自動風門,該煤礦液壓風門利用液壓站提供的高壓液壓油做動力源,通過ZMK-127礦用風門自動控制裝置系統控制防爆電磁閥改變液壓油的流動方向,推動液壓缸做功實現礦用無壓風門的自動開閉。
電控液壓式風門是以動力液壓缸活塞桿伸出端與連桿連接，連桿的另一端與風門連接，動力液壓缸無桿腔端通過液壓管路與儲液罐連接，動力液壓缸的有桿腔端通過液壓管路與裝在另一風門上橫梁的工作液壓缸無桿腔端連接。工作液壓缸通過液壓管路與裝在另一風門上橫梁上的動力液壓缸有桿腔連接將一道風門打開的同時實現另一道風門的閉鎖，一道風門完全關閉后，另一道風門才能夠解鎖，兩道風門同時關閉后，風門處于解鎖狀態。本實用新型具有結構簡單實用，安全可靠，不用其它任何動力就能實現兩道風門之間的相互閉鎖，是煤礦井下理想的風門閉鎖裝置。
