煤礦傾斜巷道自動感應平推式風門設計與工作原理
傾斜巷道在施工過程中，為保證施工巷道通風安全必須在傾斜巷道風流穩定地段設置兩道風門，傳統的煤礦風門采用人工開啟，但是對于傾斜巷道存在一定坡度，風門開啟方向與風流方向相反，從而加大了風門開啟難度，同時風門在開啟時很容易出現反彈造成煤礦事故，對此西山煤電集團屯蘭礦開拓四隊通過技術研究設計一套傾斜巷道自動感應平推式風門，并在施工北三膠帶機巷過程中得以應用，取得顯著效果。

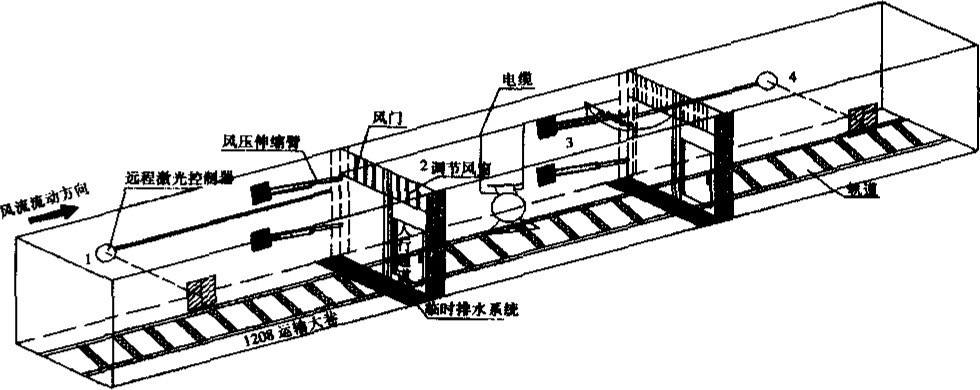

自動感應平推式風門組成
（1)自動感應平推式風門主要由風門門體、風門導軌、防夾車光電感應器、風門驅動裝置、風門聯鎖開關、機電硐室、激光感應裝置、風門收縮硐室、遠程操作按鈕、PLC控制柜、操作硐室等部分組成。
（2）每道風門門體由兩部分單門體組成，風門門體總寬度為5· 0 m，單門體寬度為2· 5 m，兩部分單門體可平推式移動。
（3）風門收縮硐室規格為寬×深×高= 1 · 0 m × 2· 5 m × 5· 0 m，收縮硐室內安裝風門驅動裝置，風門門體在驅動裝置帶動下平推到收縮硐室技 。
內；在收縮硐室口安裝防夾車光電感應器，當風門關閉期間出現風門夾車或夾人時光電感應器起保護作用。
（4）在安裝風門頂底板處風別安裝風門導軌，導軌長度為7· 5 m，風門與導軌之間采用定向滑輪相連接，在1#、2#單門體上分別安裝一副液壓操縱桿，液壓操縱桿與風門驅動裝置相連。
自動感應平推式風門工作原理
( 1 )當電機車行駛至風門激光感應裝置時激光器發出激光被遮擋2s后，激光接收器會發出信號通過信號電纜傳遞至聯鎖開關。
（2）聯鎖開關接收到激光器傳來的信號后，再將信號通過信號電纜傳遞至風門驅動裝裝置中 PLC控制器，驅動裝置帶動1#、2#門體液壓操縱桿將風門直接拉人收縮硐室。
（3）第一道風門打開時第二道風門被閉鎖，
當電機車通過第一道風門后驅動裝置將1 #、2#門體依次推至關閉狀態，此時第二道風門閉鎖解除同時依次打開門體。
（4）當第二道門體關閉后將信號傳遞至聯鎖開關，聯鎖開關通過信號電纜再將所有門體關閉信號傳遞至驅動裝置，風門停止工作。
（5）當風門供電系統斷電時操作人員可通過操作硐室內遠程操作按鈕打開風門，遠程操作按鈕由地面獨立供電系統供電。
（6）當風門在關閉時若存在電機車或行人強行通過時安裝在收縮硐室口的防夾車光電感應器會發出報警，同時將風門打開信號傳遞至PLC控制器，此時風門再次被打開避免發生事故。每道風門安設行人臨時通道，不開啟風門時可打開臨時通道
自動感應平推式風門優缺點
1）自動感應平推式風門與傳統人工開啟風門相比操作簡單、無需配備專職風門操作工降低煤礦勞動費用、該風門實用性強、實用區域廣。
2）自動感應平推式風門開啟時風阻小，更加安全；同時平推式風門與傳統風門相比更加適應不同坡度的傾斜巷道，彌補了傳統風門在傾斜巷道中適應性差缺點。
3）自動感應平推式風門通過感應裝置自動開啟風門，成功解決了因未及時開啟風門造成電機車撞壞通風設施及行人等難題。
4）由于自動感應平推式風門配套機電設備較多并采用兩路供電系統，與傳統風門相比增加了設備及供電成本費用；同時風門在安裝前需進行擴幫掏槽，增加了風門安裝工序。
