名稱：液壓無壓風門

分類：自動無壓風門

咨詢熱線：13345287774

詳細說明：

ZMK-127液壓無壓風門控制系統可使雙扇、行人、行車或人車共用風門等設施實現全自動控制，控制兩道風門。本系統能在不改變現有風門設施結構的情況下安裝使用。設備安裝后，風門能滿足反風要求，在控制系統停電情況下也可靠人力開閉風門，安裝方便，動作靈活、安全可靠。

液壓無壓風門結構組成

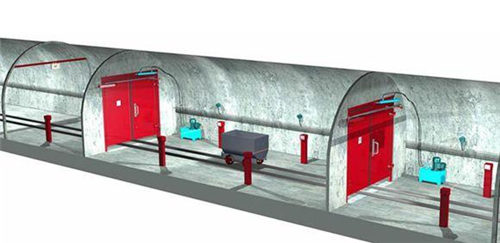

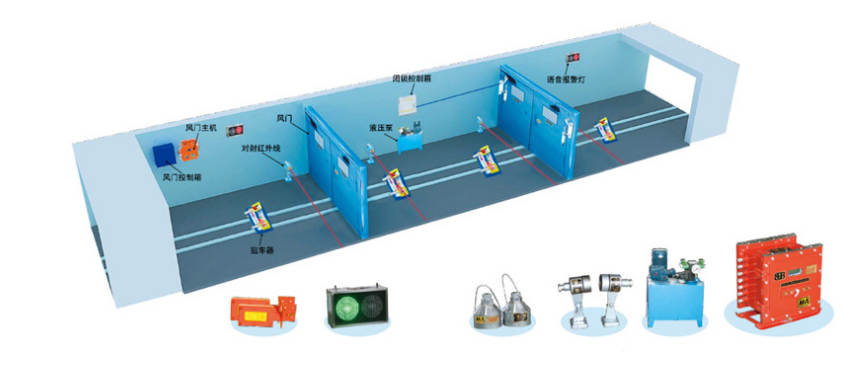

ZMK一127液壓自動風門自動控制系統由自動控制器、外接紅外傳感器、開閉狀態傳感器、語音報警器、油缸及液壓泵站等組成。每套為前后2道共4扇組成，每道風門均帶2個調節風窗、一扇行人小門及 2個圓形玻璃觀測窗，該風門自動控制系統由主機1 臺，開門按鈕4個（每道風門兩側各一個），紅外傳感器4個（每道風門兩側各一個），礦用本質安全型風門開閉狀態傳感器2個、語音報警器2個、油缸4個及 1臺液壓泵站（660m40v）組成。

風門型號（ZMK一127）的含義

（1）z一裝置；M一風門；K一控制。

（2）127一額定工作電壓（v）。

液壓無壓風門技術參數

（1）工作電壓：AC ] 27V。

（2）工作電流：350mA。

（3）最高允許輸人電壓：ACI 140V。

（4）電磁閥：DC24V。

（5）語音報警器：DC12V。

（6）紅外傳感器：DC12V。

風門開閉狀態傳感器：DC24V。

液壓無壓風門工作原理

風門動作原理

風門動力來源于液壓泵站，油缸連接到風門的頂部，當活塞桿縮回時，將風門開啟；當活塞桿伸出，風門關閉

22電氣系統的工作原理

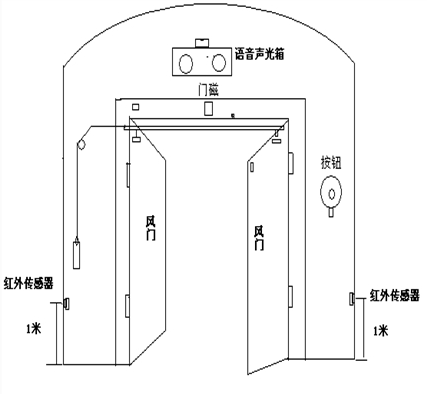

風門內外側均安裝有按鈕和紅外傳感器，當有人、車通過信號時，該信號經PI．，c（編程器）處理后，自動控制器控制電磁閥打開第一道風門，人、車經過后紅外照射該門另一側傳感器，PLC釋放電磁閥，第一道風門關閉，同時該風門的開閉狀態傳感器向對方發出閉鎖信號，保證風流的定向、穩定流動，在第一道風門關閉后，當第二道風門紅外傳感器有信號時，第二道風門立即打開。自動風門液壓控制系統安裝如圖2 所示。

ZMK一127液壓自動風門主機由西門子S7一 200PLC編程器控制，0P320顯示器可適時顯示傳感器（均采用日本原裝進口的歐姆龍傳感器）的狀態、油缸的狀態、風門的開閉狀態、語音報警器的狀態等，并可通過面板的按鍵設置風門開閉的延時時間。

兩組風門的語言報警器平時長亮綠燈，當第一道風門開啟式，所對應的語言報警器發出“通過風門，注意安全"的語音提示；第二道風門的語言報警器的綠燈轉化為紅燈，并發出“對面風門打開，請稍后"的語音提示；當第一道風門完全關閉后，語音報警器停止報警，亮綠燈，此時第二道風門方能打開。

液壓無壓風門主要功能

1閉鎖功能

當第一道風門打開時，第二道風門的紅外信號燈失去作用，并且油缸保持在縮回狀態，實現了風門的閉鎖功能。

2防火、防爆功能

該風門門框、門扇均用鐵板制成，門板中夾有阻燃材料，門扇上的觀察窗為防彈玻璃所制，具有耐撞性。

3停電時的應急功能

該風門上安裝有卸壓閥，當運行中的風門突然停電時，液壓系統就會打開卸壓閥，卸掉原液壓管路系統中的壓力，此時風門可人工手動開關。
