名稱：手動無壓風門
分類：礦用風門
咨詢熱線：13345287774
聯系我們
詳細說明：
手動無壓風門，礦用無壓風門，礦用平衡風門，機械式風門
歡迎大家在百忙之中來閱讀此篇文章，此篇文章從什么是手動無壓風門，手動無壓風門特點，原理，技術參數等做了詳細的解讀，請讀者批評指正。
手動無壓風門主要用于礦山井下進回風巷和主要進回風巷之間每個聯絡巷中，雙向無壓風門運用連桿平衡機構，開啟力小，不需再設反向風門，手動打開無壓風門，人或車過后，無壓風門能自動關閉。

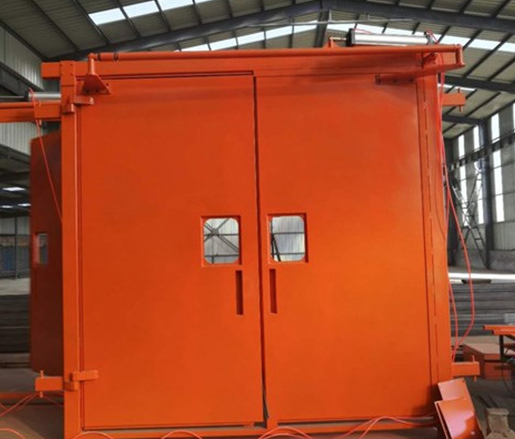

手動無壓風門實拍圖：
手動無壓風門的產品特點：
1、開啟力小，開啟力于巷道內的風壓的大小無關。
2、雙向隔風，不需再設反向風門。
3、人車過后，風門能自動關閉
4、雙向密封，漏風量小，關閉平穩，安全可靠，
5、防腐、防潮、防燃、強度大、不變形
6、兩道門之前可實現閉鎖，系統簡單，易維護，
手動無壓風門的技術參數：
控制方式：手動、自動
風門開啟形式：異向同步開閉
手動開啟力：100N左右
風扇開啟角度：≥90度

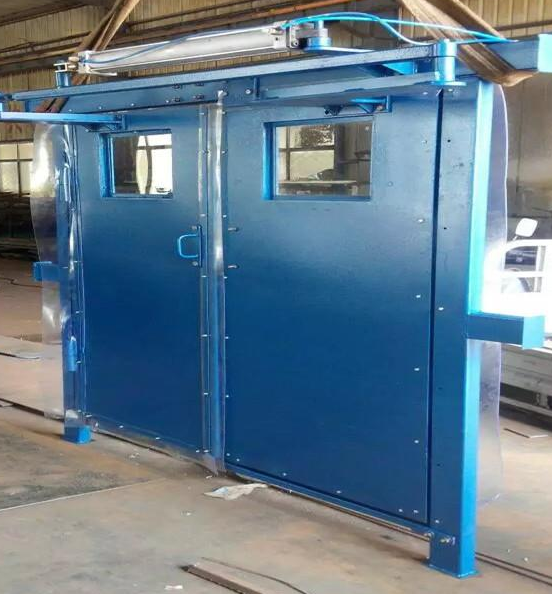

手動無壓風門實拍圖：
劃線定位：
1、按照圖紙和實際巷道拱基線、中線畫出風門的安裝位置、水平安裝線和標高。
2、 風門就位：按圖紙中要求的型號、規格及開啟方向等，將所需要的風門搬運到安裝地點，并墊靠穩當。風門的門框在固定的時候注意保證安裝彎臂和直臂一側距離側墻尺寸為160mm
3、 風門門框及吊桶輪軸的固定：校正其水平和正、側面垂直；如圖：然后將門框鐵腳和橫粱兩端固定在墻體兩側鐵腳插入預留孔內，將吊桶輪軸按照圖紙要求規定在輪軸的預留孔內并墊好，用水把預留孔內濕潤，用 1:2 較硬的水泥砂漿或C20 細石混凝土將其填實后抹平。終凝前不得碰動框扇。三天后用 1:2 水泥砂漿把框與墻之間的縫隙填實，與框同平面抹平。
4、 門扇安裝：門扇安裝前檢查各門扇的門軸孔和門軸是否清潔，然后按圖紙要求將門扇掛牢。
5、連桿機構安裝：將連桿結構按圖紙要求，分別連接到兩扇門的門板上，按照兩扇門的開啟角度和關閉狀態，調節連桿的調節正反絲螺母，使風門兩扇門板的開啟角度方向相反、大小相等、靈活自如；然后鎖死備緊螺母。注意：風門的直頭和彎頭應與風門的門扇垂直，連桿在風門開啟狀態時與門扇最小距離大于 10mm。大體安裝步驟就在上面。
