ZMK127礦用風門氣動控制裝置是礦用自動風門系列里有一類用煤礦巷道高壓氣體作為動力的產品叫礦用氣動風門從字面意思就知道它區別于自動液壓風門和純電動做動力的電動推桿自動風門。要了解氣動控制自動風門就離不開風門純氣控裝置的結構及使用特點等知識。

     煤礦氣控風門是由無壓風門或正反風門門體加礦用氣動風門控制裝置兩大部分組成的，我們都知道平衡無壓風門是借用了巷道里的壓風作用在一道風門的兩個門扇上相互抵消而使用小力氣就能打開關閉門扇，這叫借力隔山打牛，在此不再細談，以下僅針對風門純氣控裝置的使用范圍、使用特點、維修等方面淺談一下認識。

       風門純氣動開關系統采用壓縮空氣為動力源，手動操作氣控按鈕實現風門的啟閉，該裝置由氣動元件組成，無需電源接入，不存在失爆隱患，維護/維修簡單、方便，成本大大減少，安全性能大大提高；礦用氣動風門是通過系統內邏輯氣路設定，兩道風門具有相互閉鎖的功能，即：同一時間內只能開啟一道，可防止通風短路，氣動無壓平衡風門啟閉為速度可調型，可根據現場實際情況對風門開關速度進行調整；礦用氣動控制風門啟閉采用按鈕開關操作，機車司機按動按鈕即可自動開啟或關閉，操作簡單，大大提高了運輸效率，可避免人力推拉啟閉風門時，擠人、機車撞壞風門和擠車等事故的發生，確保運輸安全。

ZMK127礦用風門氣動控制裝置的基本參數

 1、系統壓力：0.5MPa——0.8MPa；主管路規格：Φ12mm，副管路規格：Φ8mm； 2、氣缸行程：0——850mm， 3、最小牽引力：220kg

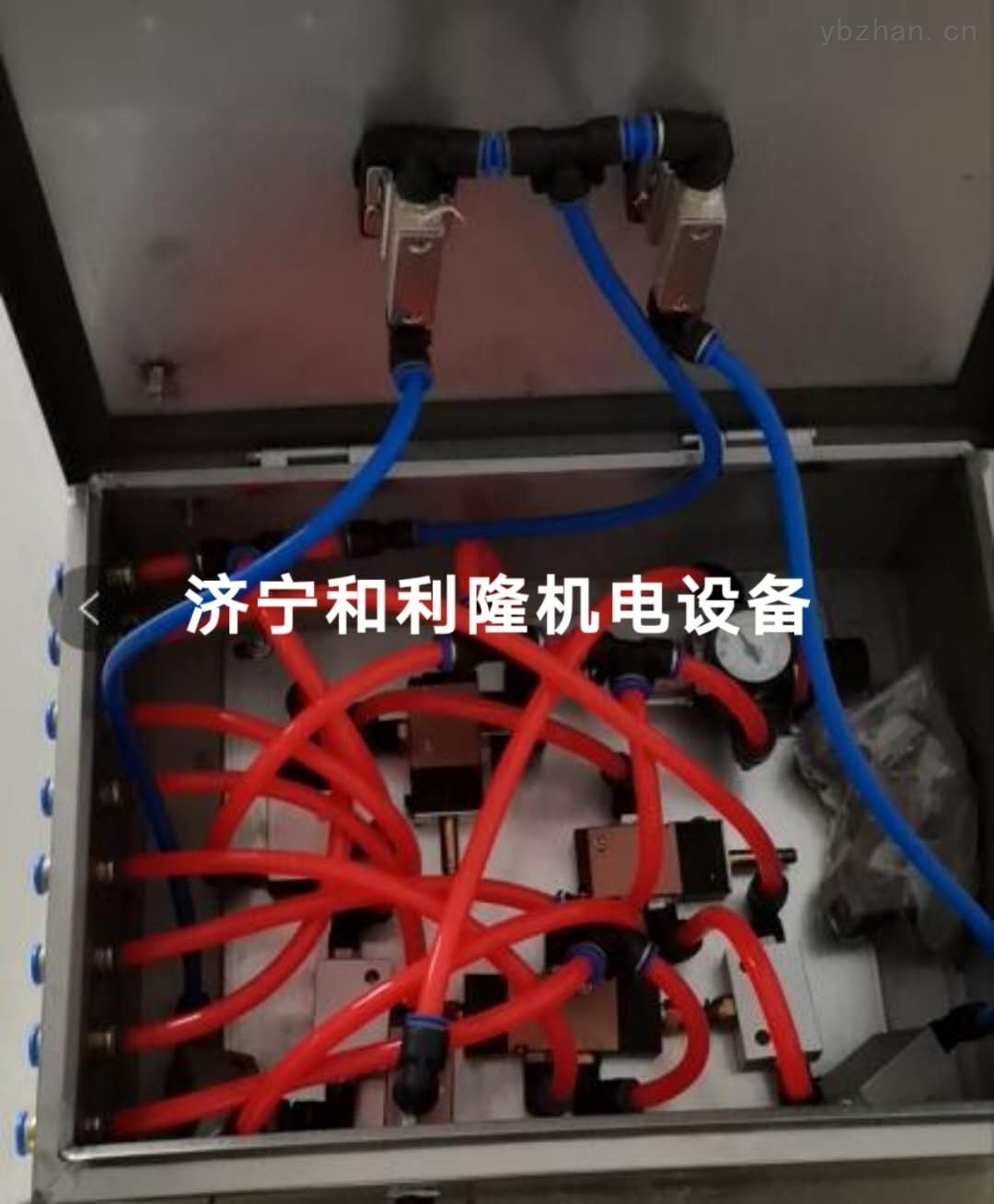

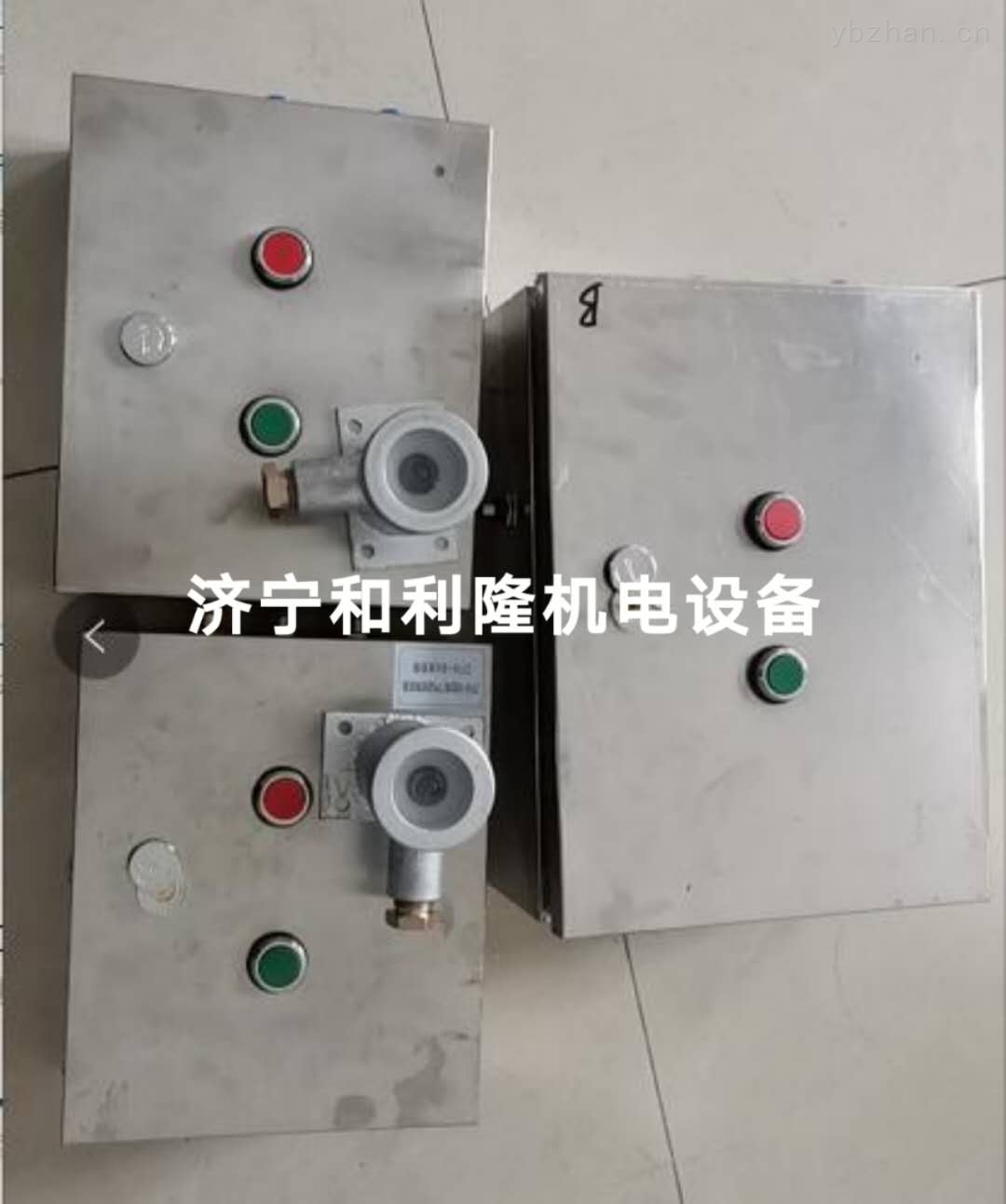

           ZQMK礦用氣動風門控制裝置有兩個體積比較大氣控箱和兩個體積比較小的氣控箱，共4個氣控箱。每道風門兩側各放置一個大氣控箱和一個小氣控箱，一般把大氣控箱和氣缸放置在該道風門的同 一側，把小氣控箱放置該道風門的另一側； 在本氣控裝置的兩個小氣控箱里其中有一個氣控箱里有油水分離器和泄壓閥，為了安裝方便及節省氣管，往往把里面有油水分離器的小氣控箱安裝在距離氣源最近的風門一側。在確定好各氣控箱的位置后，用相應的膨脹螺絲固定在離地面大約1-1.2米的巷道壁上。大小氣控箱的安裝位置從氣源方向開始按照A、B、C、D的順序排列，以便于緊急情況下拉開泄壓閥泄壓后能手動開閉風門（字母在氣控箱門的反面）。

        純氣動控制系統是礦用氣動風門的核心部分，我們要仔細學習研究其內在的特點為我所用，為礦井的安全生產所用。

礦用風門氣動控制裝置工作環境
    a、環境溫度：0～40℃；

    b、相對濕度：不大于95％（25℃）；

    c、大氣壓力：80～110kPa；

    d、在有甲烷煤塵爆炸性混合物，但無破壞絕緣的腐蝕性氣體場合使用。

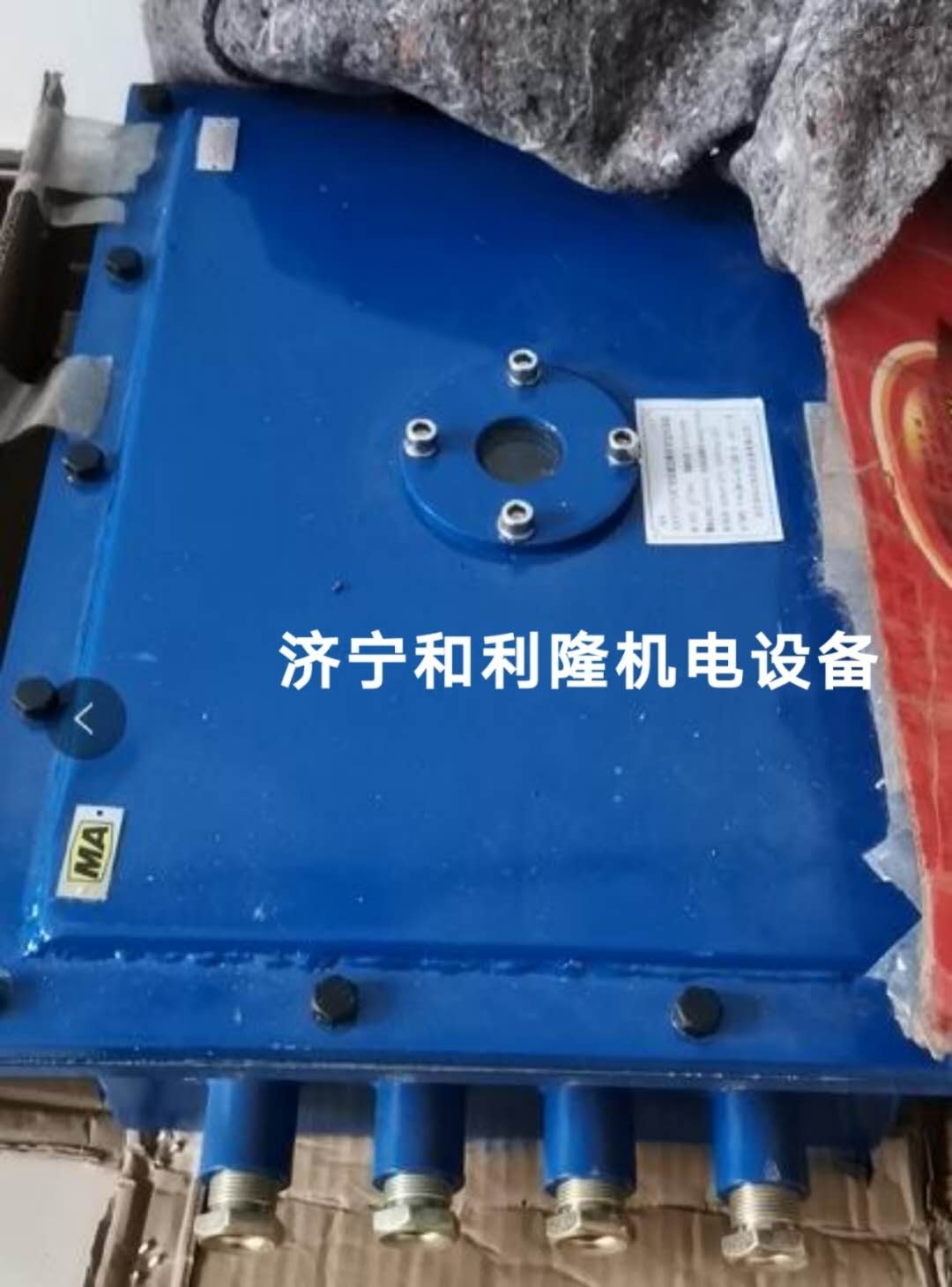

礦用風門氣動控制裝置技術參數
    1、控制裝置工作電壓：AC127V；

2、配套設備工作電壓：

    電磁閥：DC24V

  語音報警器：DC12V

  紅外傳感器：DC24V

  風門開閉狀態傳感器：DC24V

    3、工作電流：＜350 mA；

    4、輸入氣壓：0.5～1Mpa；

    5、汽缸長度：1m（根據產品配置）；

    6、小牽引力：80kg；

    7、傳感器探測有效距離：8米。

ZMK127礦用風門氣動控制裝置主要結構和功能

礦用通風風門系統主要由風門門體、風門控制裝置主機、開閉傳感器、語音報警器、氣缸、防爆按鈕、紅外傳感器、防夾傳感器等組成。風門結構示意圖如圖1所示。
