名稱：風門機械閉鎖

分類：風門控制裝置

咨詢熱線：13345287774

詳細說明：

　　風門機械閉鎖裝置按照煤礦安全操作規(guī)程的要求，在礦井下兩道無壓風門或正反風門的兩道正風門之間必須具有相互閉鎖的功能，怎樣才能實現這個要求呢？
一、概述：
本產品為鋼質結構，它主要用于煤礦井下風門間的相互閉鎖。具有結構簡單、開啟靈活、安裝方便、無需使用各種能源，適用性廣、閉鎖可靠等特點。

二、工作原理：
　　本風門閉鎖裝置以人工打開或關閉風門的門扇為動力，帶動與門扇相連的活塞桿，將對面風門的活塞桿閉鎖打開或關閉，不需要任何其他能源，適合于煤礦井下無電源和風源的場地使用。
三、主要結構與特點：

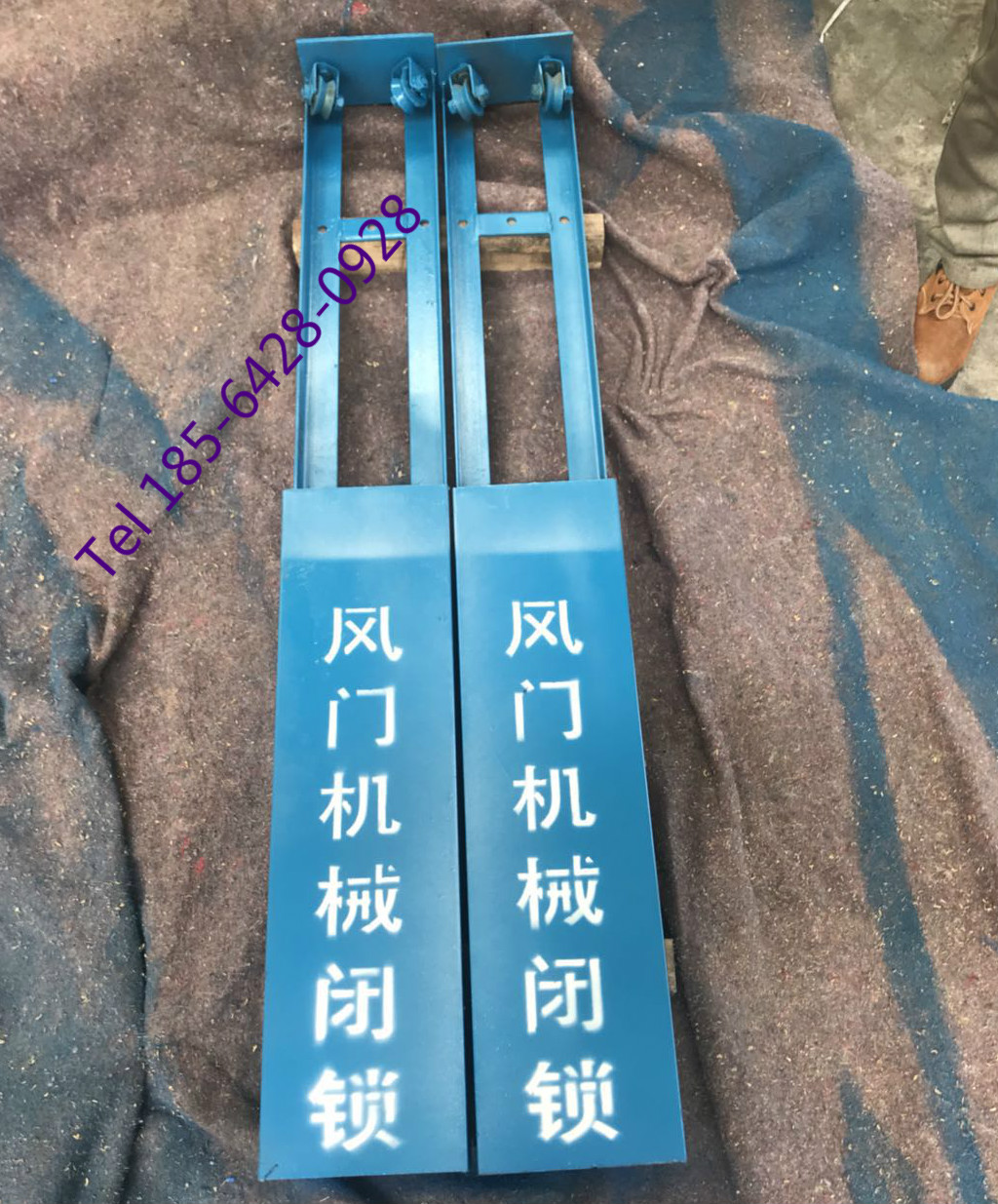

1、產品外形圖：
風門機械閉鎖

2、它具有安全、可靠、安裝方便等特點。
3、它適用于煤礦井下各類風門使用。
四、安裝方法：
1、施工準備：
a) 施工前應仔細熟悉施工圖紙，依據施工技術交底和安全交底作好各方面的準備。
b) 運到現場的閉鎖器，不能擠壓，以免變形。堆放場地應干燥，并有防雨、排水措施。搬運時輕拿輕放，嚴禁扔摔。
2、主要機具：線墜、木楔、錘子、鋼卷尺等。
3、工藝流程：
劃線定位－閉鎖器就位－閉鎖器的固定－水平調整－風門聯動安裝

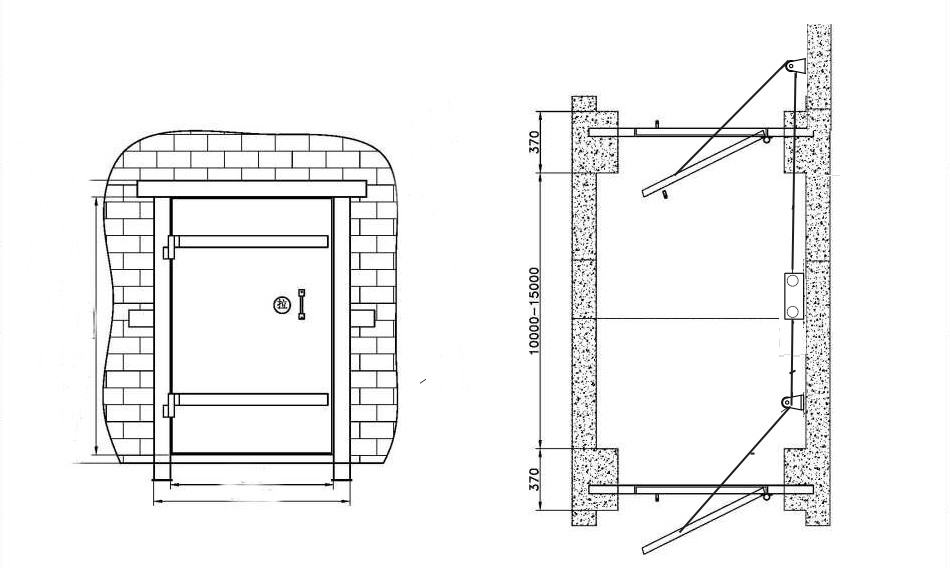

風門機械閉鎖安裝示意圖

4、操作工藝：
a) 劃線定位：按照圖紙和實際巷道拱基線、中線畫出閉鎖器裝置的安裝位置、水平安裝線和標高。
b) 閉鎖器就位：按圖紙中要求的型號、規(guī)格及風道方向等，將所需要的閉鎖器搬運到安裝地點。
c) 閉鎖器的固定：校正其水平和正、側面垂直；然后將閉鎖器的預留孔固定巷道側面上。
d) 水平調整：調整水平并掛牢。
e) 風門聯動安裝：將閉鎖器與前后風門用鋼絲繩連接安裝，并留有預緊余量，確保兩側風門開啟關閉靈活到位。
五、注意事項：
1、根據風門的操作規(guī)程，正確安裝使用本裝置及配套的相應設施，在明顯的位置應標有標示牌。
2、本裝置應固定牢靠，以免在風門開啟閉合時產生晃動。
3、裝置安裝應保證風門的開啟閉合靈活。
安裝時，應使閉鎖器上端兩導向輪與風門彎臂拖腳的連接軸在同一水平高度上，以保證鋼絲繩的運作靈活。

風門機械閉鎖

風門機械閉鎖裝置產品介紹
機械式聯鎖工作原理：
風門的開啟關閉通過鋼絲繩傳遞給對面風門的插銷裝置，阻止對面風門的開啟。該聯鎖價格低廉，根據需要還可以增加語音報警。由于風門的“開啟、關閉”信息是通過鋼絲繩傳遞，所以兩風門之間的距離不能過大，一般20m左右。
風門閉鎖器是礦山井下風門所需的一種新型閉鎖器，它是一種純機械式結構，不需要外部任何動力，外觀小巧、美觀、實用，風門閉鎖器主要用于礦山井下兩道風門之間的互鎖，以防止巷道風流短路。

風門機械閉鎖裝置主要特點
1、純機械式無須任何動力，運作可靠；
2、動作靈活，只要一道風門動作，另一道風門就已閉鎖無法打開；
3、使用面廣，它適用于礦山井下普通風門，帶反向門的風門，正向風門，無壓風門等；
4、設有緊急解鎖機構，遇緊急情況可方便解鎖，使兩道風門可同時打開；
5、外觀小巧，美觀，安裝方便。

風門機械閉鎖裝置適用條件
無嚴重滴水和濺水的環(huán)境；
有爆炸性氣體(甲烷)和煤塵的礦井。

風門機械閉鎖裝置主要技術參數
1、箱體外形尺寸(長×寬×高)：648×175×280mm；
2、重量：25Kg；
