詳細說明：
現階段應用的對拉式風門由連鎖繩、滑輪、吊桶組成，特點是組成結構簡單，人員通過時一側拉開風門，另一側實現閉鎖，但是連鎖間存在一定的預留距離，風門在兩側同時推拉時，兩側都可以打開一定的距離，這時人員強行通過就有可能發生擠傷事故，存在安全隱患
一種風門閉鎖裝置，解決現有風門在開啟過程中存在的安全隱患。為實現上述目的，本專利技術采用的技術方案是：一種風門閉鎖裝置，包括連接風門的鋼絲繩，鋼絲繩繞定滑輪后在末端設懸掛的吊桿，定滑輪設在巷道內，兩風門所連鋼絲繩上的吊桿并排設置在限位裝置內并限制吊桿在上下方向運動，所述兩吊桿在上部設一個控制閥，控制閥的閥芯在一側吊桿被上拉后由該上拉吊桿推至另一吊桿上部并將該吊桿鎖住。作為優選征是，所述限位裝置為固定的固定環，吊桿貫穿固定環中部的限位孔，每個吊桿的固定環至少為兩組，所述固定環固定于架板上，架板固定于巷道壁上。進一步的優選，所述控制閥包括可在吊桿上沿吊桿并排的水平方向滑動的閥芯，閥芯兩側面設有至少兩組彈簧，一組彈簧的一端固定閥芯一側，上述彈簧另一端固定在吊桿旁的架板上，另一組彈簧與上述彈簧在閥芯兩側對稱布置。再進一步的優選，所述閥芯的側面設有滑槽，滑槽內設滑動限位體，滑動限位體固定于架板。作為優選，所述閥芯與吊桿的接觸部位頂角設圓滑的弧形面，閥芯的側面與弧形面光滑過度的閥芯斜面，所述吊桿的內側面頂部設吊桿斜面，吊桿斜面與吊桿頂部側面間通過圓角相連。本專利技術的優點在于：本裝置用吊桿和控制閥進行閉鎖。當一側風門

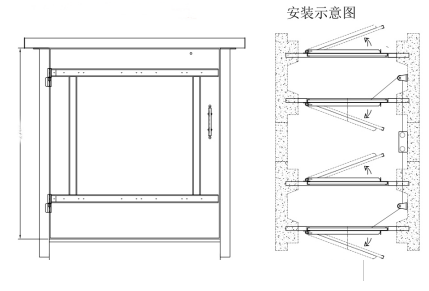

風門閉鎖裝置組成結構
1.一種風門閉鎖裝置，包括連接風門的鋼絲繩(1)，鋼絲繩(1)繞定滑輪(2)后在末端設懸掛的吊桿(3)，其特征是，兩風門分別所連鋼絲繩(1)上的吊桿(3)并排設置在限位裝置內，限位裝置限制吊桿(3)在上下方向運動，兩所述吊桿(3)在上部設一個控制閥(4)，控制閥(4)的閥芯(8)在一側吊桿(3)被上拉后由該上拉吊桿推至另一吊桿上部并將該吊桿鎖住。
