名稱：平衡風門機械閉鎖裝置
分類：風門控制裝置
咨詢熱線：13345287774
聯系我們
詳細說明：
為解決巷道中風門閉鎖失效的問題，研制出機械閉鎖裝置，詳細介紹了機械閉鎖裝置的原理、優點及結構，該裝置的使用不需要任何外力作用，從源頭上杜絕了兩道風門同時打開的情況，保證了礦井通風系統安全可靠的運行。關鍵詞：風門；機械閉鎖；通風系統；風流
井下通風系統的可靠性是保證礦井安全生產的重要保障。 因此，礦井所使用的通風設備必須滿足調節和控制井下風流的功能[1-2]，由于井下一些需要滿足通車、行人巷道中的風門受到通車、行人的干擾，時常出現兩道風門同時打開的現象，往往導致井下風流出現短路， 嚴重時有可能造成瓦斯超限事故的發生。 目前，井下平衡風門常用的閉鎖裝置主要有為風控、電控兩種，當出現風控閉鎖無風，或者電控閉鎖停電時，平衡風門的閉鎖就失效了，容易出現兩道風門同時打開的情況，導致通風系統發生紊亂[3-5]。因此，為防止兩道風門同時打開的情況發生，研究平衡風門機械閉鎖裝置，與原風控或電控閉鎖配合使用， 實現了平衡風門雙閉鎖運行，對實現風門的可靠閉鎖具有重要意義。
機械閉鎖裝置原理及其優點
主要技術原理是： 當A風門被打開后，拉動安裝在A風門門扇上的鋼絲繩，帶動傳動桿A向A風門滑動， 并推動擋板A及連桿轉動，使傳動桿A將擋板A頂起并卡死。 此時在連桿帶動下?lián)醢錌將傳動桿B擋死固定， 對傳動桿B閉鎖，從而實現了B風門的閉鎖。 A風門閉鎖原理同B風門一樣。 該閉鎖裝置具有以下優點：① 純機械式無須任何動力，結構簡單，運作可靠；② 動作靈活要一道風門動作，另一道風門就已閉鎖無法打開； 求；③ 適用條件非常廣泛， 對使用環境沒有嚴格要 維護簡單。 ④ 外觀小巧，美觀，安裝方便，造價便宜
機械閉鎖裝置裝置構成

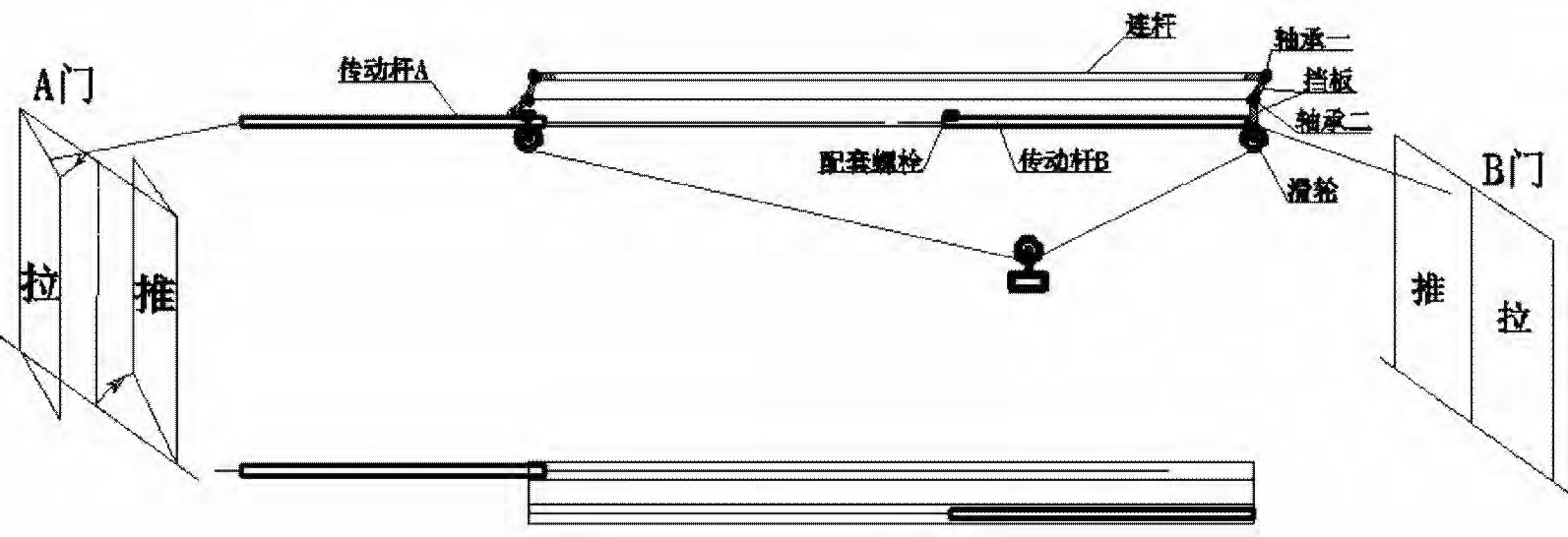

動作前動作后圖2 機械閉鎖動作本裝置由連桿、A、B兩根傳動桿、A、B兩塊擋板、軸承、鋼絲繩、滑輪、配套螺栓、滑動軌道板組成。 本裝置是一種純機械式裝置，不需要外部提供任何動力。 在外力的作用下（打開風門時）通過拉動一端與風門門扇相連的鋼絲繩， 帶動傳動桿將擋板頂起并卡死，實現快速閉鎖另一道風門，從源頭上防止了兩道風門同時打開的情況， 機械閉鎖動作見圖2。
1）平衡風門機械閉鎖裝置為一種純機械式裝置，不需要外部提供任何動力，實現了巷道風門的可靠閉鎖，保證了通風系統的穩定運行。 且維修簡單，實用性強。
2）機械閉鎖裝置是利用廢舊物資加工而成，在保證實現廢舊利用，礦井通風穩定的同時，大大降低了礦井的成產成本，提高了企業的經濟效益。
3） 工作面初采期間過陷落柱時，為降低三段來壓的影響，做強制放頂設計時，一方面防止出現較大的端頭三角塊， 建議在機頭處布置中深孔提前預裂，減小來壓步距的不均勻性；另一方面，改善煤礦爆破方式， 工作面頂板垮落時采用依次垮落方式，以減小來壓強度，提高煤礦生產效率。
