風門氣動控制裝置，包括氣動裝置和連接繩；風門向上風側打開，所述氣動裝置設在所述風門上風側的巷道內；所述風門通過所述連接繩連接所述氣動裝置的拉桿；所述風門的上風側和下風側各設有一個控制所述氣動裝置的開關。

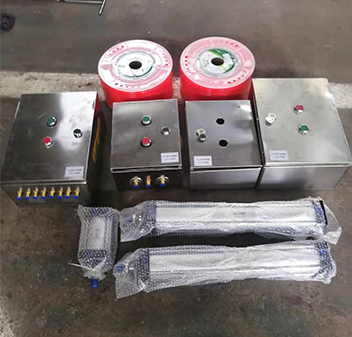

風門氣動控制裝置實拍圖：
風門自動控制裝置特點：
1、通過開關可自動開啟或關閉風門，對行人和過車都提供了很大方便，按關閉開關后風門會以緩慢的速度關閉，消除了安全隱患；
2、風門以緩慢的速度關閉降低了因風門碰撞門框而造成的損壞，大大提高了風門的使用壽命；
3、該裝置取材和制造方便，使用的都是井下常用材料如：鋼絲繩、角鋼架、定滑輪等，經濟成本低，使用壽命長；
4、適用范圍廣，無需改動現有風門的規格和聯鎖，只需在風門上安裝幾個簡單的設施即可，適用于井下所有的風門，并且如果出現停氣或者停電的情況，仍可人力打開風門，保證巷道的正常通行；
4、維護簡單，使用期間只需要注意角鋼架是否牢固及鋼絲繩的的磨損情況，及時更換磨損嚴重的鋼絲繩便能長遠地使用。

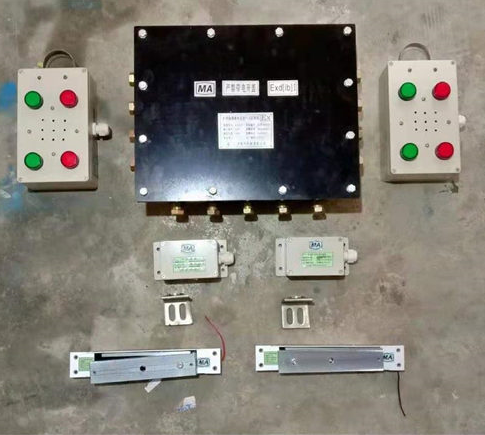

風門氣動控制裝置實拍圖：
風門自動控制裝置工作原理：
人員經過時，按動本側的開關4開啟氣動裝置2，拉桿21緩慢收縮拉動繞在滑輪一7和滑輪二8上的連接繩3，卸壓門13在連接繩3的拉動下緩慢打開，氣流通過，降低了風門1處的負壓；當連接繩3被拉動到限位裝置6被阻擋裝置5卡住時，連接繩3不能繼續被拉動，此時，拉桿21收縮對連接繩3產生的拉力通過限位裝置6作用到阻擋裝置5處，即作用到風門1上，風門1在拉力的作用下被緩慢打開。
人員通過后，按動另一側的開關4關閉氣動裝置2，拉桿21緩慢伸長，風門1在氣流負壓與彈簧9的拉力作用下緩慢關閉。
風門氣動控制裝置ZMK127:
1、基本功能:用于煤礦井下風門的自動化控制，當過人或過車時，風門實現自動打開，自動關閉，兩門間相互閉鎖，同時有聲光語音報警功能，提示風門未關等各種實時情況。
2、當過人或過車時A門自動開啟，B門關閉；人或車通過A門后，A門自動關閉，B門自動開啟，同時伴有聲光報*提示。
3、裝置使用紅外(對射)傳感器，探測范圍：≥6m
4、聲報*：語音報*聲級強度：大于等于80｛dB(A)｝
5、光報*：黑暗處光信號可見距離≥20m
6、控制功能：當輸入信號為高電平≥5V時，控制箱的輸出為低電平（0~5）V，當輸入信號為低電平≤1V時，控制箱的輸出為高電平（24±0.5）V。
7、聯鎖功能：兩裝置之間能實現電氣互鎖，防止兩個風門被同時被打開。
8、按鈕控制:設置兩個開關按鈕，手動控制風門的開閉狀態，A按鈕控制A門的開閉狀態，B按鈕控置B門的開閉狀態。
