礦燈充電架是供礦燈蓄電池質量電源充電用。該充電架每次可同時充電102只礦燈蓄電池充電終期，充電電流在0.1安培以下，不會過充電。如果礦燈蓄電池暫不使用，可以不下架。各個放電程度不同的礦燈蓄電池都可以隨時上架充電，互不干擾。

礦燈充電架包括才架與硅整流器兩大部分，整流器部分安裝在充電架的底部。

礦燈充電架使用條件：

本充電架安裝于具有下列條件的礦燈房：

1、周圍介質溫度不超過40℃和部低于-30℃。

2、海拔不超過2000米。

3、空氣相對濕度部大于85%。

4、燈房設于井上，沒有劇烈的震動和沖擊的地方。

5、室內空氣流通，無導電塵埃存在。

6、沒有水或其他液體進入。

CKL－104型礦燈充電架智能充電架

產品介紹CKL－104型礦燈充電架適用于礦燈的集中充電。
二、技術規格電源電壓：220V（±10％）電源電流AC：3A（最大總電流）充電電壓：5.3V 充電電流：470mA  同時最大充電數量：104只重量：45kg 

外形尺寸：1700×1800 ×483(mm)（高×長×寬）

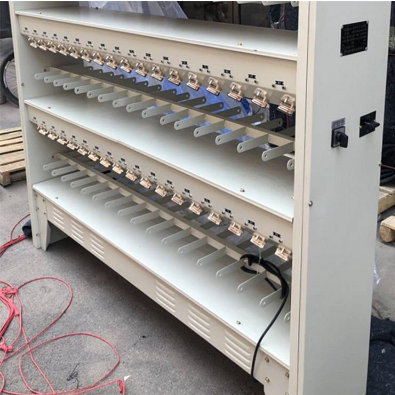

礦燈充電架充電架結構
1、CKL－104型礦燈充電架的充電座按雙面布置，每面四層，每層13座，共104座。
2、每座均有充電狀態指示燈。
3、機架采用靜電彩噴鋁合金型材鉚接而成。

礦燈充電架性能特點
1、整機裝有空氣自動斷路器授電，具有短路和過負荷保護。
2、每盞燈具有獨立的電子開關電源變電和獨立的電子管理電路。具有防過充和短路保護的功能，對每盞燈的充電狀態，具有4位LED顯示。
3、實行限流限壓的充電方式，符合鋰電池的充電要求，有利于鋰電池的合理使用，充電量飽滿穩定。
4、靜電彩噴鋁合金材質，漆膜堅固美觀、抗腐蝕能力強。5、CKL－104型礦燈充電架可與微機管理系統配合使用，通過微機管理系統可對充電架上的每一盞礦燈充電狀態進行巡檢，判斷礦燈是否在架充電、充電是否正常、是否充滿。礦燈是否損壞，對不能正常充電的礦燈通過系統主站進行報警并能通過按鈕解除報警信號。
