名稱：回風立井安全出口防爆門
分類：立風井防爆門
咨詢熱線：13345287774
聯系我們
詳細說明：
煤礦回風立井安全出口防爆門是礦井主通系統中重要的組成部分，其主要作用是：當井下一旦發生瓦斯或煤塵爆炸時，自動打開泄壓，以保護主要通風機免受毀壞；在正常情況下，它是氣密的，以防止風流短路［１］；主通風機停止運轉時，能夠自動打開實現自然通風；礦井反風時防爆門能夠鎖緊實現快速反風。
目前煤礦回風立井防爆門為整體錐形結構，在礦井防爆門的使用過程中，存在復位困難、密封不嚴和操作維護不便等諸多問題，必須對防爆門進行創新性設計才能滿足《煤礦安全規程專家解讀》中對防爆門的設計要求，為此基于防爆門現場使用過程中存在的問題和防爆門功能要求，設計了煤礦回風立井新型防爆門
回風立井安全出口防爆門基本主體設計
１）回風立井防爆門板及側板設計。新型防爆門底部由一圈槽鋼焊接而成，形成１個方形門框，門框和改造后的方形井筒口預埋的鋼板焊接而成。
防爆門側面主體為三角形門板，２個三角形門板的頂部通過方鋼連接，在方鋼兩側，安裝型號相同的槽鋼，保證了與門板結合平面的平整度，使防爆門主體密封更加可靠。
門板為正方形，左右各１扇，材料主要為不銹鋼鋼板，通過設計加強筋板，從而使防爆門具有足夠的強度。防爆門側板固定在底座上，側板采用鋼板及加強筋焊接而成，為了便于安裝，橫梁采用可拆卸結構
２）回風立井防爆門密封系統。門板與門框之間，采用柔性板式橡膠條進行密封，如圖３所示，使密封材料在門板結合處形成良好密封，保證了在礦井負壓狀態時不漏風。
３）回風立井安全出口防爆門配重系統設計。在礦井主通風機停止運轉時，防爆門需要在配重系統作用下，自動開啟實現自然通風
礦井新型回風立井安全出口防爆門采用了全新的自動開合式結構，保證了爆炸發生時防爆門不被炸飛，為防爆門快速?gòu)?fù)位，通風系統快速恢復提供了條件；采用柔性板式橡膠條進行密封，克服了液體密封時液體揮發和冬季結冰問題；配重系統通過詳細的受力分析，保證了配重的準確合理；設計了自動復位裝置，可以實現快速?gòu)?fù)位、反風快速鎖緊，方便了操作和維護，為礦井安全生產和災害情況下應急救援提供了可靠保障。

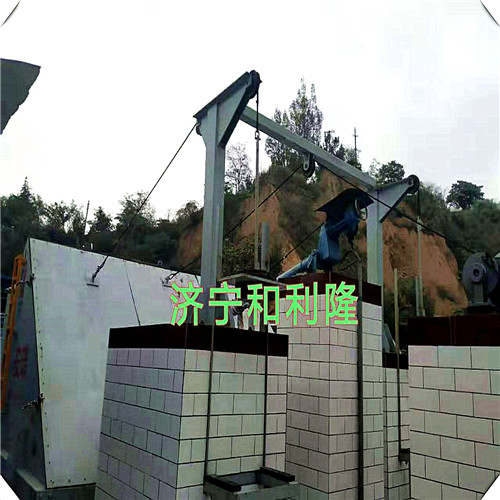

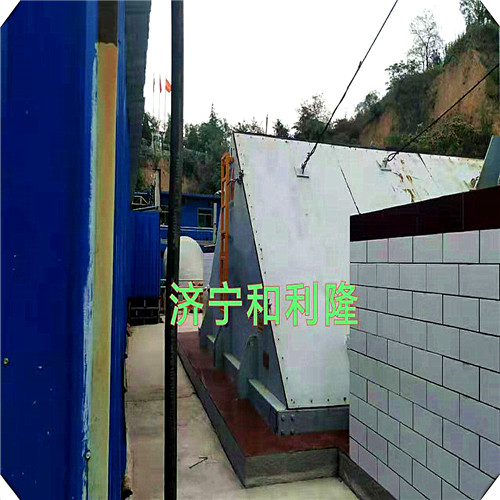

回風立井安全出口防爆門實物圖
