名稱：JD-25調度絞車
分類：礦用提升設備
咨詢熱線：13345287774
聯系我們
詳細說明：

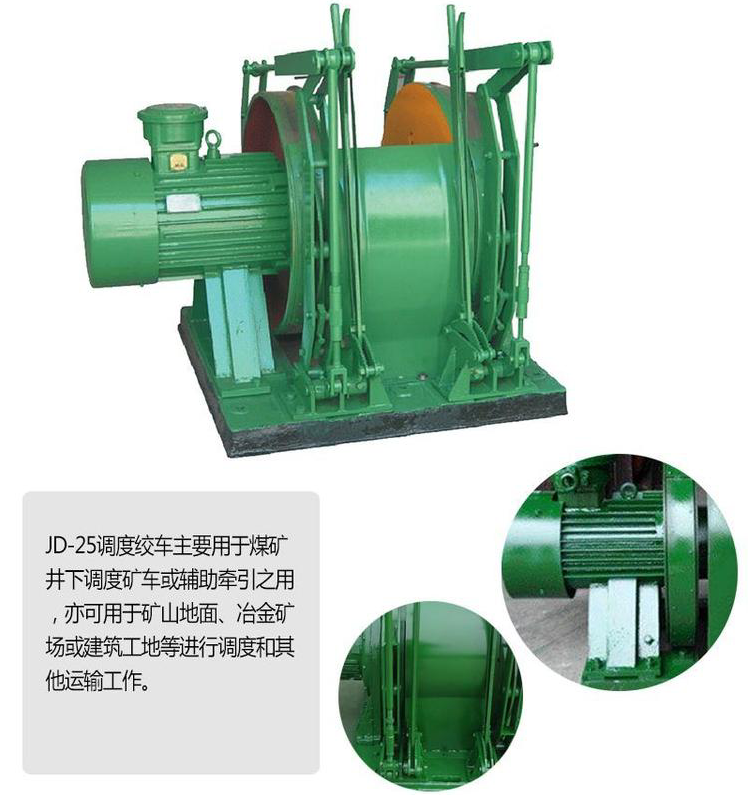

JD-25調度絞車主要用于煤礦井下調度礦車或輔助牽引之用，亦可用于礦山地面、冶金礦場或建筑工地等進行調度和其他運輸工作。 絞車配有隔爆電氣設備，可用于煤塵及瓦斯的礦井中。絞車工作環境的瓦斯和粉塵含量不得超過《煤礦安全規程》規定的標準。絞車周圍溫度不得超過40℃，濕度不得超過95%，海拔高度不得超過1000米。

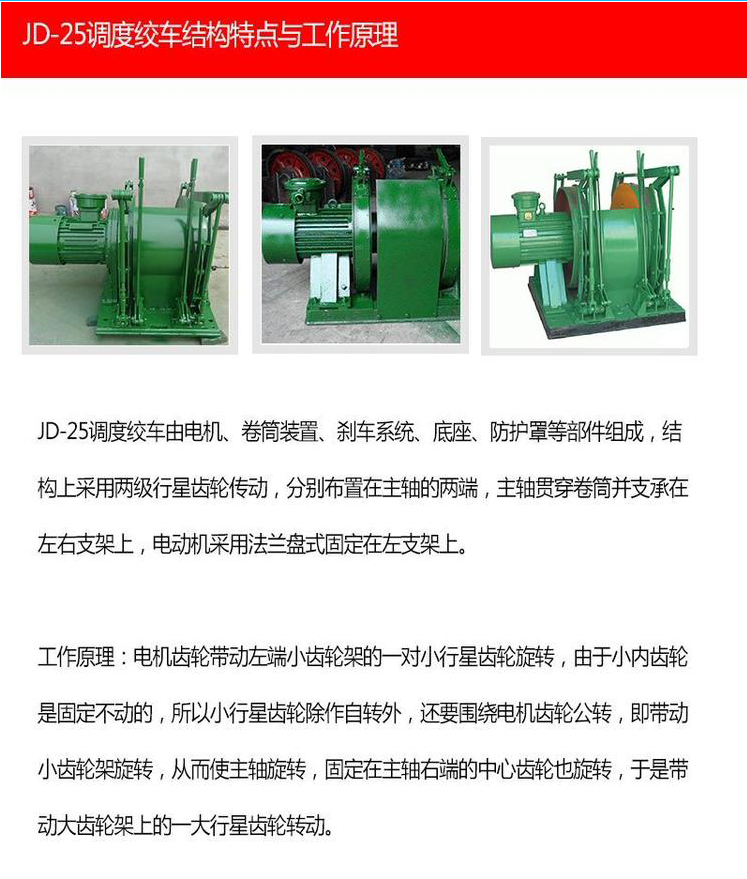

JD-25調度絞車結構特點:
JD-25調度絞車由電機、卷筒裝置、剎車系統、底座、防護罩等部件組成，結構上采用兩級行星齒輪傳動，分別布置在主軸的兩端，主軸貫穿卷筒并支承在左右支架上，電動機采用法蘭盤式固定在左支架上。
JD-25調度絞車工作原理：
電機齒輪帶動左端小齒輪架的一對小行星齒輪旋轉，由于小內齒輪是固定不動的，所以小行星齒輪除作自轉外，還要圍繞電機齒輪公轉，即帶動小齒輪架旋轉，從而使主軸旋轉，固定在主軸右端的中心齒輪也旋轉，于是帶動大齒輪架上的一大行星齒輪轉動。

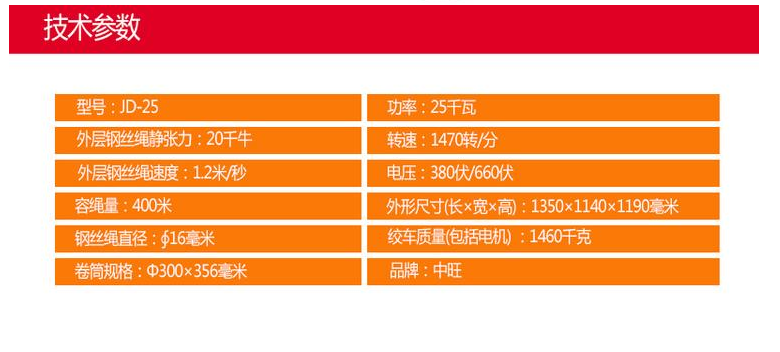

JD-25調度絞車技術參數
型號：JD-25；
外層鋼絲繩靜張力：20千牛；
外層鋼絲繩速度：1.2米/秒 ；
容繩量：400米；
鋼絲繩直徑：∮16毫米；
卷筒規格：Φ300×356毫米；
電動機
型號：YBJ25-4；
功率：25千瓦；
轉速：1470轉/分；
電壓：380伏/660伏；
外形尺寸(長×寬×高)：1350×1140×1190毫米；
絞車質量(包括電機) ：1460千克。
