名稱：JTP礦用提升絞車
分類：礦用提升設備
咨詢熱線：13345287774
聯系我們
詳細說明：
JTP礦用提升絞車主要用于豎井和斜井提升煤炭、礦石、矸石以及升降人員、材料、工具和設備等。
JTP礦用提升絞車工作條件
提升絞車應安裝在空氣溫度0°C～40°C，相對濕度不大于85%（環境溫度為20°C±5°C時），海拔高度不超過1000m的機房?jī)?nèi)，應能防止液體浸入電器內部，無劇烈震動、顛簸，無腐蝕性氣體的環境中工作。
當海拔高度超過1000m時，需要考慮到空氣冷卻作用和介電強度的下降，選用的電器設備應根據制造廠和用戶的協議進行設計或使用。
JTP礦用提升絞車保險裝置
該系列絞車具有：防過卷裝置、防過速裝置、過負荷欠電壓保護裝置、限速裝置、深度指示器失效保護裝置、閘瓦間隙保護裝置、松繩保護裝置、減速功能保護裝置、鎖緊裝置。其中，防過卷裝置、防過速裝置、限速裝置、減速功能保護裝置為雙線獨立，以保證絞車的安全運行。
JTP礦用提升絞車主要結構
本產品有動力系統、傳動系統、工作系統、制動系統、控制操縱系統、指示保護系統等及其附屬部分組成。它以電動機為動力源，由減速器、主軸裝置構成了效能高的傳動系統和工作系統；由液壓站、制動器裝置構成了可靠的制動系統；由操縱臺、電氣控制設備構成了完備的控制操縱系統；由深度指示器、測速裝置等構成了完善的指示、保護系統。這些系統的共同作用使纏繞在卷筒上的鋼絲繩收放，實現提升容器在井筒中升降的目的。
JTP礦用提升絞車主要部件
絞車主要部件有：主軸裝置、齒輪聯軸器、減速器、彈性聯軸器、電動機、制動器、液壓站、操縱臺、深度指示器裝置、PLC接口裝置、鎖緊裝置、松繩保護裝置等。
JTP礦用提升絞車工作原理
JTP系列礦用提升絞車有交流拖動和直流拖動兩種；交流拖動下的調速方式又分為：交流繞線電機轉子串接電阻調速和變頻調速。電氣設備控制方式有：繼電器控制和PLC 控制，電壓范圍：380V—10KV。在PLC控制方式下，可根據用戶要求配置故障診斷顯示器，彩屏觸摸屏和預留網絡接口，并實現設備的遠距離網絡控制。

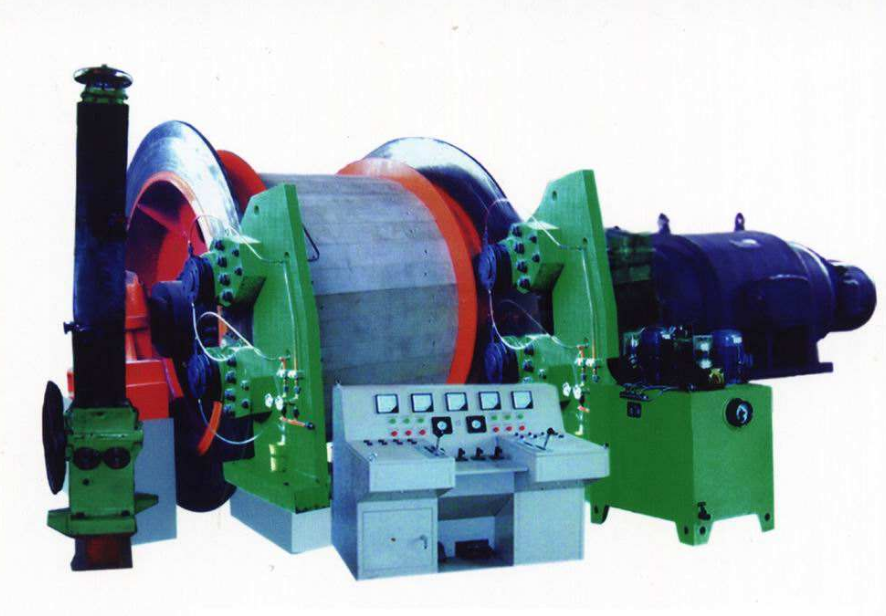

因產品生產批次、具體型號不同，圖片僅供參考詳情可聯系我們的銷售人員進行具體核實
JTP礦用提升絞車參數
|
產品規格 |
JTP—1.6
|
2JTP—1.6
|
JTP—1.2
|
2JTP—1.2
|
|
盤形制動器圖號
|
TR702.0
|
TR701.0
|
|
產品最大三倍靜力力矩（kN.m）
|
108
|
72
|
54
|
36
|
|
所配盤形制動器個數 n
|
8
|
8
|
8
|
8
|
|
摩擦半徑R（m）
|
0.858
|
0.863
|
0.68
|
0.68
|
|
一個盤形制動器產生的制動力F（KN）
|
15.73
|
10.42
|
9.92
|
6.6
|
|
制動塊用摩擦系數u
|
0.35
|
|
一個盤形制動器所能產生的最大壓力
（KN）
|
45
|
30
|
|
彈簧剛度（KN）
|
40
|
30
|
|
油缸面積（cm2）
|
103.5
|
72.4
|
|
制動塊面積（cm2）
|
554
|
416
|
|
制動塊最大比壓q（MPa）
|
0.91
|
0.73
|
|
開閘油壓（MPa）
|
4.34
|
4.1
|
3.9
|
2.6
|
|
最大油壓（MPa）
|
5.99
|
5.75
|
5.55
|
4.25
|
JTP礦用提升絞車試運轉
在提升絞車的各部件調試（包括機、電、液聯調）結束后，在進行負荷試車前，需要進行空運轉，以檢驗整個系統的功能是否正常，這是提升絞車調試的關鍵一步。所謂空運轉是指提升絞車運轉時卷筒上不纏繞鋼絲繩，也不懸掛容器。
空運轉試車前，應檢查各軸承處加注潤滑油，所有鉸接處機有相對運動的地方應涂抹潤滑脂。為避免牌坊式深度指示器上的過卷開關、減速開關的損壞，要將深度指示器與深度指示器傳動裝置脫開?？者\(yùn)轉期間，應密切注意各部件的運轉情況，如有異常，應立即查明原因，迅速排除故障。
