礦井自動風門|自動平衡風門的組成和原理
作者： 礦用風門來源： 互聯網
礦井下自動風門(自動平衡風門)的來源背景，根據《煤礦安全規程要求》，煤礦井下的進、回風井之間和主要進、回風巷道之間的每個需要使用的聯絡巷道必須安設互相連鎖的兩道風門。互相連鎖的兩道風門可以是同時關閉狀態或者一開一閉狀態。已有技術中，礦井下的風門大都是木制風門。強度低，容易損壞。人力開啟費力，很不方便。門扇容易變形，不能完全關上，造成互鎖不完全，漏風，甚至被車輛誤撞。從而引發事故。

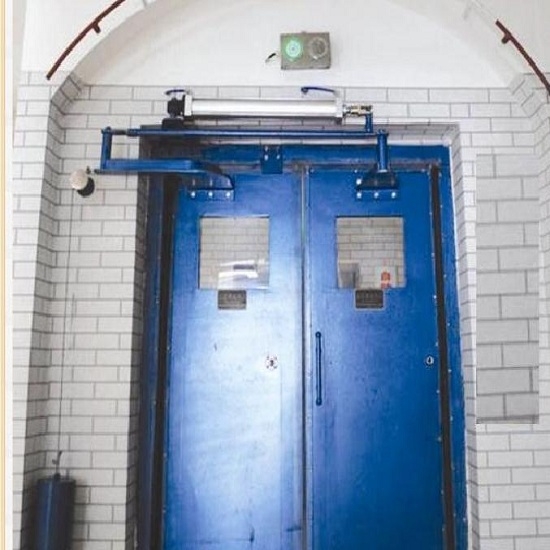

礦井自動風門用鋼材制成，強度高、防腐、防潮、阻燃、不易損壞，使用壽命長。具有傳感控制回路與手動控制回路，容易控制風門的開關與閉合，使用方便省力?？蓪崿F(xiàn)嚴格互鎖，避免因漏風而發生的安全事故。雙向隔風，不用設反向風門。系統簡單，容易維護。雙向密封，漏風量小。通過后門可自行關閉。
礦井自動風門的原理：

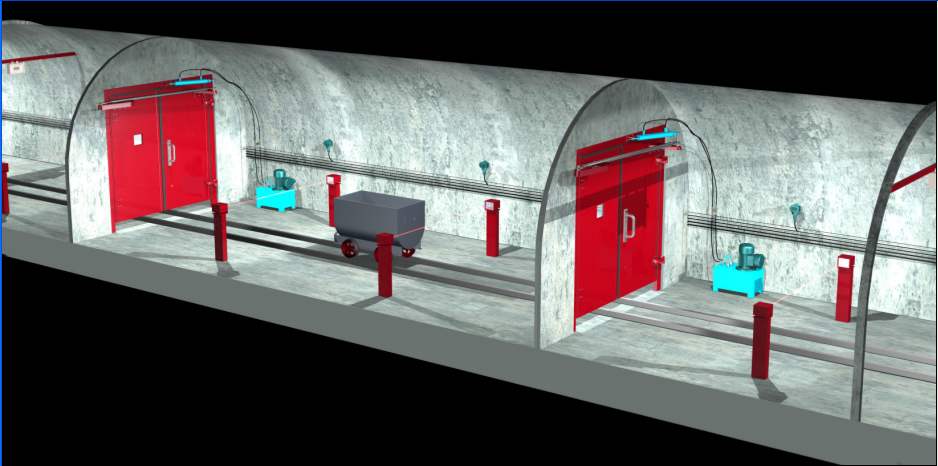

礦井下自動風門包括兩扇風門，風門有門框和門體，風門與風門之間用平衡裝置連接，門框與門體之間連接有平衡汽缸，通道中裝有傳感器，傳感器位于礦車軌道上，傳感控制回路有壓氣進口·手動開關連接有開關控制電路。
由傳感器、三位四通主控閥、汽缸、關聯行程截止閥和連鎖信號控制回路組成的傳感器控制回路，構成開關控制回路；由手動截止閥、交替閥、汽缸、互鎖行程截止閥組成的連鎖信號控制回路；由主控閥，汽缸組成的轉角控制回路。
開門控制回路中，開關通過交替閥與開門控制信號出口相連，并與汽缸出口相連。關門控制回路中，開關通過交替閥與關門控制信號出口相連，并與汽缸進口相連。傳感控制回路中，傳感器通過交替閥與汽缸相連，再通過回路與鎖相連。
開門時，壓氣驅動氣缸打開風門；關門時，反向接通壓氣關閉風門。當一道風門開啟時，通過輸出連鎖控制信號，使另一道門的壓氣源閉鎖閥在截止?fàn)顟B(tài)，實現兩道門的互鎖。
