立風井防爆門標準設計形式在北方礦井使用中 , 由于滲水冬季結冰 , 導致防爆門不易打開的原因。提出了一點改進意見 , 即除將防爆蓋的錐形鋼板殼體大端直徑加大外 , 還將外密封圈以外的基礎部分降低 100 mm, 使水無法滲入。避免了對防爆門安全使用造成的危害。

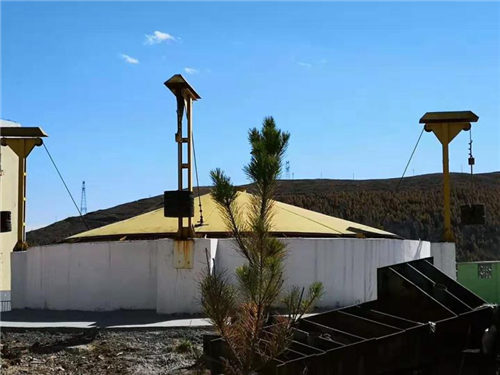

開灤集團范各莊礦業分公司畢各莊立風井所用防爆門系按標準設計的形式 , 為適應較高負壓密封要求 , 以前是在設計時采取了對局部構件加強的措施而制成的。近幾年來 , 該風門存在雨水由外密封圈與基礎之間的 20多米長的環形接合部滲入密封油槽的問題。雨水沉到密封油槽底部 , 而使密封油溢出密封槽 , 流到外邊。盡管在滲水處加覆蓋物 , 但效果并不明顯。到冬季密封油槽底部的積水結冰 , 和防爆門密封部分凍在一起 , 導致防爆門打開困難。一旦發生事故 , 肯定會對安全使用造成危害。
立風井防爆門問題分析
分析雨水滲入及結冰的原因 , 筆者認為主要原因有二 :
1)外密封圈直徑較大與基礎之間的接合面很長 , 且外密封圈由數塊金屬構件組合聯接而成 , 不可能完全調整到一個平面上 , 又因基礎面也不可能抹得很平 , 故即使有橡膠板為墊也不可能使接合縫密不透水。
2)一般立風井防爆門都高出自然地平面露天設置 , 不象進風井井口房那樣具有取暖加熱風流設備。在北方冬季外界氣溫零下十幾度 , 冷空氣透過縫隙從外界流入形成冷氣流。在防爆門基礎高出自然地平面的一段高度范圍內 , 井筒內外氣溫都處于 0℃以下 , 從而發生密封油槽底部的水結冰 , 防爆門被凍住的現象。在一定程度上失去了它應有的保護功能。
3 改進意見
為避免發生安全事故 , 從上述分析的原因出發提出兩方面改進意見 : (見圖 2)
立風井防爆門改進后密封結構示
1)將防爆蓋的錐形鋼板殼體大端直徑加大 , 防爆蓋圓柱面加高 , 基礎上平面以下浸在密封油中的高度不變 , 以保證使用性能不變。
2)將外密圈以外的基礎部分降低 100mm。但可將四處設置返風裝置的獨立區域保持原來高度 , 要有適當寬度的隔縫斷開。這樣雨水就不可能由外密封圈與基礎之間的接合縫進入密封油槽了 ,同時又防止了塵砂的侵入 ,保證了
