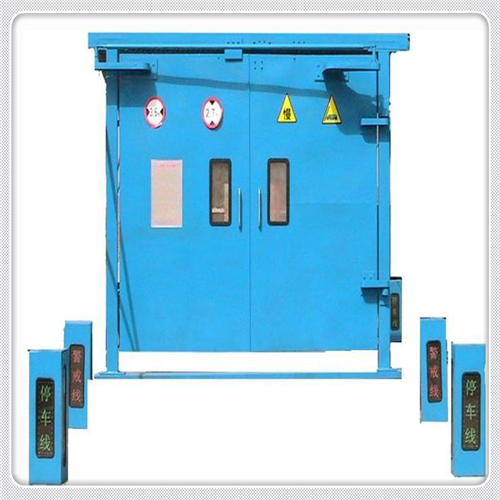

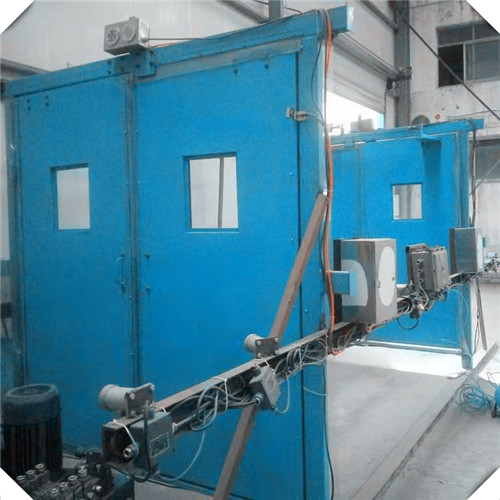

煤礦井下全自動無壓風門又稱雙向無壓自動風門，風門材質用普通碳鋼Q235-A，門框采用標準120mm*60mm矩形方管制作，門扇采用厚度2.0mm的碳結鋼板，雙面貼焊，門扇內部焊接60mm*6mm龍骨骨架。門扇不平整度控制在2mm之內。自動無壓風門在焊接風門前后，經噴砂或手工除銹后分刷兩遍防銹底漆；面漆顏色可用藍色錘紋漆，非涂漆的部位需經防腐處理。無壓自動風門在門體上下及側面安裝有密封條，以減少漏風量，密封嚴實風門主體密封：采用可換式橡膠密封帶，密封帶安裝牢固、平整、無間斷粘接、無局部扭曲等缺陷，閉門狀態下，密封帶壓縮量一致。門扇和門扇，門扇和門框采用平板復核密封膠條密封，保證風門的密封性 ，漏風率小于3%。雙向無壓風門每道風門其中一門扇上鑲有300mm*400mm鋼化玻璃作觀察窗；雙向自動無壓風門門體開啟角度在0°~90°，雙向異步開啟。自動無壓風門設備結構形式采用平板式結構，同步異向開啟，能滿足反風要求，無須再設置反向風門，兩道風門間隔30m。全自動風門配置電控自動控制裝置，具電液互鎖，滿足煤礦安全規程要求。
全自動無壓風門開關（控制）方式及功能：
1.本產品為鋼結構風門，無壓異向開啟，適用于礦井風壓高、低的地點。
2.配有風門控制裝置，具有電液互鎖，實現兩道風門的互為閉鎖功能。（即：當A門打開時，B門閉鎖，不能打開；當B門打開時，A門閉鎖，不能打開。）自動風門通過控制主機控制驅動風門開關的執行液壓缸實現互為閉鎖功能。
3.自動風門紅外失靈時，可手動操作開關風門。
4.聲光報警器的警示語音內容有兩種：“風門打開，請注意安全”、。工作描述：當A門來人時，觸發A門紅外傳感器，A門聲光報警：“風門打開，請注意安全”， B門聲光報警：“前方風門打開請稍后”反之亦然。
5.風門的自動控制裝置，能根據過往行人的多少，調節風門的關閉時間，從而減少行人在風門間等候時間，提高工作效率。具有防夾功能、關門延時功能。
6.自動控制狀態下，車輛及人員通過時，通過紅外傳感器風門自動打開，車輛或人員經過后自動關閉，無需人力開啟，方便實用。
全自動無壓風門控制裝置配置和主要參數：
1.KXJ127風門控制裝置主機箱
a)額定工作電壓：127VAC；1140。
b)工作電壓范圍：75％～120％。
c)整套裝置功耗：≤50 W；
d)最高本安工作電壓：DC12V；
e)工作氣壓：0.15MPa～0.80Mpa。
f)風門開啟時間：5～30秒可調，開啟延時長短，可自行設定。
2.KXH12聲光報警器：輸入電平信號，輸出光報警和語音提示；
a)語音報警聲級強度(背景噪音小于50[dB(A)時)：≥80[dB(A)]；
b)光報警：黑暗處光信號可見距離≥20m。
c)主機到語音報警箱的電纜傳輸距離：≤100m
3.GGZ12光控傳感器：
a)防爆類型：本質安全型，防爆標志：Exib I
b)額定工作電壓：12VDC
c)本傳感器由發射端和接收端組成，能準確反饋觸發信號給風門控制裝置主機。通過主機執行開門指令。
4.GUC12風門開閉狀態位置傳感器：
a)防爆型式：礦用本質安全型，防爆標志：ExibΙ。
b)額定工作電壓：12VDC
c)通過磁鋼，準確傳遞風門的開閉狀態，反饋給風門控制裝置主機。
