ZMK-127全自動無壓風門,氣動自動平衡風門
作者： 礦用風門來源： 互聯網
濟寧和利隆生產的ZMK-127全自動無壓風門采用ZMK-127風門用控制裝置適用于單扇，雙扇，對開式風門，雙向無壓風門等該風門為分體結構，在井下組合安裝使用。主要由門扇、門框、平衡機構、合頁、配重等組成；門框采用型鋼焊接、螺栓聯接組成。門扇由鋼型材質焊接骨架，外鋪鋼板構成；中間填充材料為；硅酸鋁防火棉 , 平衡機構通過螺栓固定在門扇上，使兩扇門異向同步開啟，風門通過自動比重開啟或關閉。見圖（面向迎風方向）。
ZMK-127全自動無壓風門主要特點
⑴ 開啟力小，開啟力與風壓大小及方向無關；
⑵ 雙向隔風，無需再設反向風門；
⑶ 雙面密封，漏風量小；
⑷ 系統簡單，安全可靠；
⑸ 防腐、防潮、阻燃、強度大。
全自動風門風門結構及材質
風門為鋼制風門 , 雙扇對開 , 共二道 , 每一道風門中的一扇門留設一個行人小門規格為 680mm × 1680mm ，小門可自動關閉，帶鎖并能兩面打開，小門正反面各設一把手。小門設一觀察窗，尺寸為圓形 300mm * 300mm 。
門體主要由門框、門扇及配重等部分構成，門框門扇采用鋼制焊接結構；門扇結構采用 100*50* 4mm 矩形管焊接 ( 龍骨結構 ), 兩門均焊接 2mm 鋼板，門厚度為 54mm ；門框采用不小于 120 × 120 × 10mm 方管制作 , 門框與門扇間采用密封膠墊 , 密封性能良好；風門觀察窗采用 10mm 厚有機玻璃。

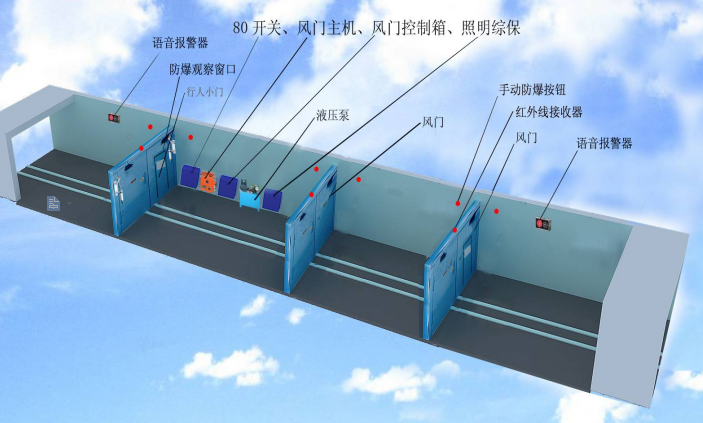

ZMK-127自動無壓風門控制系統組成
風門為自動液壓風門 , 控制系統有以下部分組成 : ⑴ KXJM-127 風門控制用控制裝置主機 1 套 ;
⑵礦用隔爆兼本安型語音報警器 2 臺 ;
⑶遙控器 2 個 ;
⑷ GHW-5 礦用本質安全型紅外線傳感器 4 對 ;
⑸ GFK23 礦用本質安全型風門開閉狀態傳感器 4 個 ;
⑹油缸 2 臺 ;
⑺液壓泵站 1 臺 ;
⑻防爆按鈕 4 個 ;
ZMK-127 自動控制系統介紹
（ 1 ） ZMK-127 電控裝置概述
1 、產品特點
ZMK-127 型風門控制用電控裝置，適用于煤礦井下風門控制，行人和礦車通過時由該電控裝置實現風門的啟閉，自動閉鎖。同時，可配合我公司生產的無壓風門使用，效果更好。
2 、主要用途及使用范圍
適用于煤礦井下風門的控制。
3 、型號和基本參數
3.1 型號含義
Z M K — 127
裝置 風門 控制 工作電壓
