調節風門的用途,原理,技術參數
作者： 礦用風門來源： 互聯網
調節擋板風門用于鍋爐煙風管道中調理工質流量，在葉片滾動90度，通過不同的工質流量，以此來控制體系中工質的壓力、溫度、數量等參數。它具有滾動靈敏．調理性能優良的特色、該風門系引證美國CE技術設計制作，選用相鄰葉片相對動作型式。

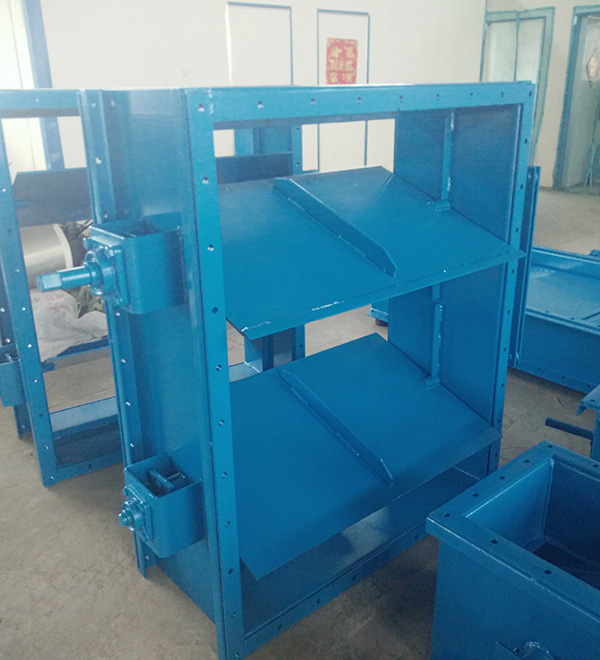

調節風門選用鋼板壓折焊接結構，葉片為兩端尖角的流線形菱形結構，可改動氣流尾流分布情況。其調節特性是在葉片開度25度—75度范圍內，阻力系數與開度成近似線性比例關系；風門有電動、手動、氣動等驅動方法；有就地、遠控、集控等控制方法。
用于正壓熱風體系的風門，智科軸端軸承處配有密封空氣接口，可接入密封空氣以阻斷熱風外泄。
調節風門有普通型及密封型兩種結構。普通型調理門僅起調理作用，須與其它類型阻隔門連用；密封型調理門即具有調理功用，有具有阻隔功用，對于小容量機組可省去關斷風門或阻隔門。
密封型調理風門的葉片兩邊及結構內部?jī)纱┹S側面皆壓有不銹鋼密封片，葉片封閉時與鋼管及結構內側緊密貼實，即確保了密封作用，有可吸收葉片受熱時發生的熱膨脹。
調理門軸承選用自潤滑調心球形軸承，可吸收葉片因受壓而發生的撓曲反力，然后確保風門滾動靈敏，不會卡死。
調節風門首要技術參數：
高工作壓力：〈2000mmH2O
高工作溫度：〈420℃
工作介質：冷、熱風或煙氣
密封空氣壓力：高于體系內介質壓力50mmH2O
行程：0—90°
全關漏風率：〈1%（密封型結構）
用戶調節風門時有必要注意以下事項：
風門的標準W（寬）x L(長)是指風門截面的內邊尺度，一般與管道內邊尺度一致，W為葉片筆直方向（既出軸方向）尺度，L為葉片 長度方向尺度，且L尺度應在水平面內，風門的厚度均為450mm。
