礦用抗沖擊波遠程監控自動風門是什么門
作者： 礦用風門來源： 互聯網
礦用抗沖擊波遠程監控自動風門是一種基于PLC的風門遠程自動控制系統，包括礦用隔爆兼本安型PLC控制器、礦用本安型微波傳感器、礦用本安型接近開關、礦用隔爆型控制按鈕、防爆電磁閥、礦用本安型語音聲光報警箱、礦用本安不間斷電源、礦用本安型網絡交換機和廠區監控室監控主機，所述礦用本安不間斷電源為所述礦用隔爆兼本安型PLC控制器、礦用本安型微波傳感器、礦用本安型接近開關、礦用隔爆型控制按鈕、防爆電磁閥和礦用本安型語音聲光報警箱提供電能；所述基于PLC的風門遠程自動控制系統安裝在礦下風量控制的巷道中。
所述礦用本安型網絡交換機與所述廠區監控室監控主機進行數據通訊，進一步的，礦用本安型網絡交換機是一種全新的井下通訊設備，可以實現以太網光信號和電信號中任意兩個通信口之間的數據交換，交換機符合 IEEE802.3協議，支持全雙工∕半雙工。適用于煤礦井下有瓦斯、煤塵及其它有爆炸危險的場所，作為冶金礦山、油田、露天煤礦、港口碼頭、選煤廠、發電廠等惡劣環境中的通訊設備。

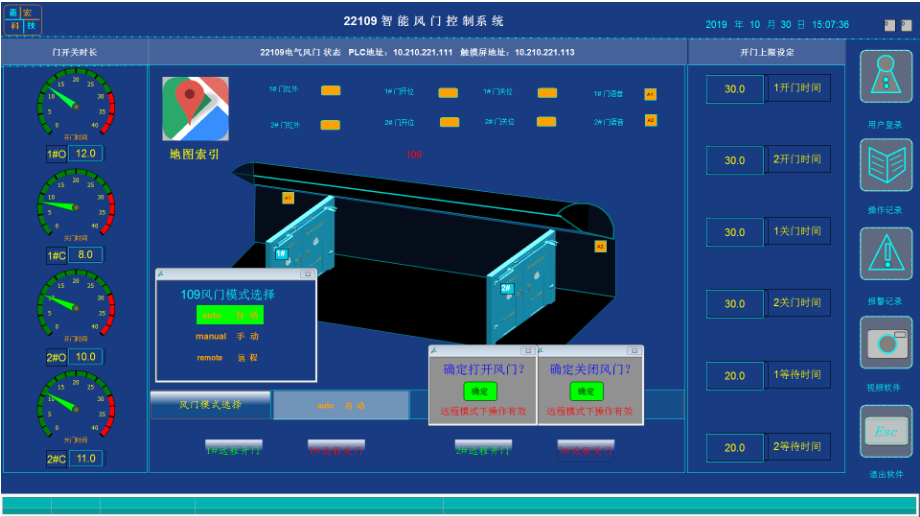

所述廠區監控室監控主機還連接有至少一個監控主機和液晶顯示器，并向所述監控主機和液晶顯示器發送啟動和關閉監控屏命令。
所述防爆電磁閥機械連接有多個氣缸和多個風門，所述防爆電磁閥通過所述礦用隔爆兼本安型PLC控制器工作，進一步的，本防爆電磁閥主要由隔爆外殼、接線盒、電纜引入裝置、按鈕元件、按鈕控制桿等零部件組成。殼體與上蓋、殼體與接線盒是以平面隔爆結合面通過螺栓緊固件連接，接線柱按鈕控制桿是以圓筒隔爆結合面通過緊固件與殼體上蓋相連，引入裝置用于引入電源電纜。
所述礦用隔爆兼本安型PLC控制器控制所述礦用本安型微波傳感器工作，并將所述狀礦用本安型微波傳感器監測到的人、車通過信號后送給所述礦用隔爆兼本安型PLC控制器，所述礦用隔爆兼本安型PLC控制器發送控制指令到所述防爆電磁閥。
上述的一種基于PLC的風門遠程自動控制系統所述風門默認為關閉狀態。
上述的一種基于PLC的風門遠程自動控制系統，所述礦用本安型微波傳感器工作監測到人、車通過信號后，所述礦用隔爆兼本安型PLC控制器發送控制指令到所述礦用本安型語音聲光報警箱開啟聲光報警。
所述當礦用隔爆兼本安型PLC控制器故障或停電時，所述風門氣缸的進氣口和回氣口與外界相通，可手動開啟所述風門。
所述礦用隔爆兼本安型PLC控制器、礦用本安型微波傳感器、礦用本安型接近開關、礦用隔爆型控制按鈕、礦用本安型語音聲光報警箱固定在同一個礦用防爆箱中。
進一步的，所述礦用本安型接近開關感應面為等待磁場感應，當鐵質感應面時，輸出感應信號，由電路處理后，從而起到無接觸監測物體的作用。本接近開關可實現煤礦井下相關產品的限位控制。本產品具有動作穩定、可靠和耐用的特點，是取代目前煤礦井下常用的干簧管傳感器的替代產品。
所述礦用本安型微波傳感器分別位于不同的風門上。
所述礦用本安型網絡交換機與所述礦用隔爆兼本安型PLC控制器采用以太網、光纖和RS485總線任一種或多種通訊方式。
所述防爆電磁閥包括至少兩個三位五通電磁閥，所述礦用本安型微波傳感器為微波光電傳感器。
進一步的，基于PLC的風門遠程自動控制系統適用于煤礦井下風門控制，行人或礦車通過時由該電控裝置實現風門的自動開啟和關閉。本裝置由智能化、控制功能強的西門子PLC（礦用隔爆兼本安型PLC控制器），高性能傳感器，隔爆電磁閥和操作按鈕等組成。礦用隔爆兼本安型PLC控制器可以通過RS485或以太網進行遠程監測與控制，控制實時性好，可靠性高，數據處理快，故障率低。
本實施例以西門子PLC為核心的監控設備，作為各種設備的自動監測、控制裝置，提供1路本安型電源供外圍設備使用，可以采集開關量和模擬量信號，經過用戶編寫的程序控制現場設備，同時將監測數據傳給上位機，并設有控制方式選擇開關及就地控制按鈕。適用于煤礦井下有瓦斯、煤塵及其它有爆炸危險的場所。
顯然，上述實施例僅僅是為清楚地說明所作的舉例，而不是全部的實施例，并不用以限制本實用新型。對于所屬領域的普通技術人員來說，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
