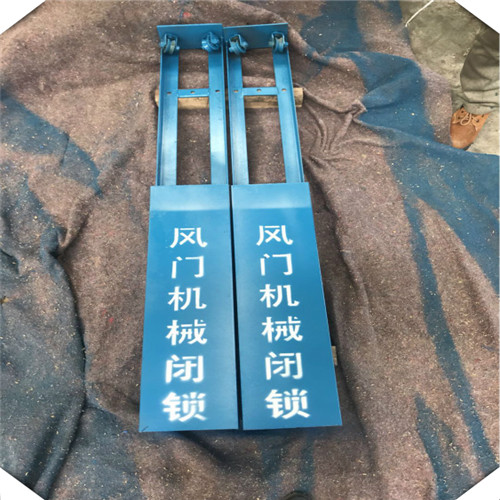

無壓風門聯鎖器(煤礦用)風門聯鎖裝置

無壓風門聯鎖器(煤礦用)風門聯鎖裝置兩個套管通過連接管固定連接，連接管內設有阻運器，套管內設有吊墜和導向板，吊墜的上部設有封阻蓋，封阻蓋的口徑大于吊墜的口徑，封阻蓋上部設有保護筒，聯鎖繩的一端和吊墜連接并設置在保護筒內部，聯鎖繩的中間設有滑輪，聯鎖繩通過滑輪進行導向，兩個套管內的吊墜下部設有調節繩，兩側的調節繩依次穿過導向板、連接管經過阻運器纏繞后相互連接為一體。

風門聯鎖裝置，聯鎖繩距離縮短1/2，張力明顯降低，聯鎖后，兩道風門不能同時打開，消除了風流短路的安全隱患，實用性較強。

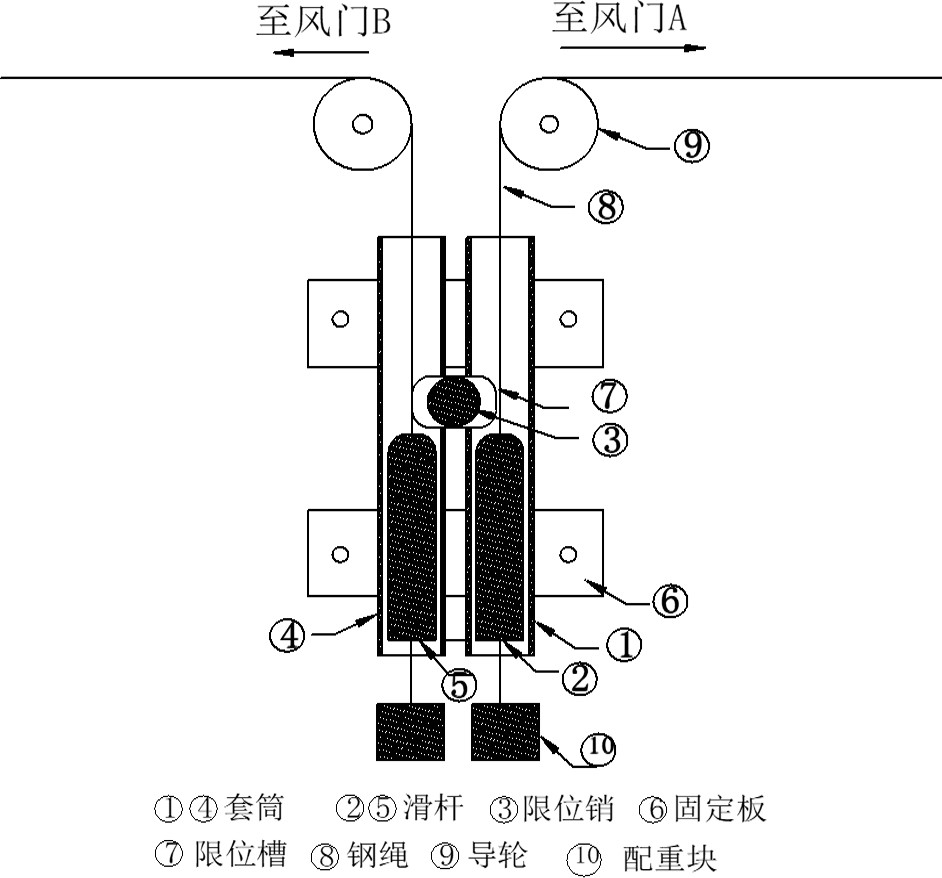

風門聯鎖裝置包括兩個套管，所述兩個套管通過連接管固定連接，連接管內設有阻運器，套管內設有吊墜和導向板，吊墜的上部設有封阻蓋，封阻蓋的口徑大于吊墜的口徑，封阻蓋上部設有保護筒，聯鎖繩的一端和吊墜連接并設置在保護筒內部，聯鎖繩的中間設有滑輪，聯鎖繩通過滑輪進行導向，兩個套管內的吊墜下部設有調節繩，兩側的調節繩依次穿過導向板、連接管經過阻運器纏繞后相互連接為一體。優選的是，所述兩個套管通過連接管內部相互連通。上述任一方案優選的是，所述套管采用不銹鋼材料制作而成。上述任一方案優選的是，所述導向板水平設置在吊墜下部的套筒內，導向板內設有導向孔。上述任一方案優選的是，所述阻運器為單向滾軸。本實用新型的有益效果是：兩個套管通過連接管固定連接，連接管內設有阻運器，套管內設有吊墜和導向板，吊墜的上部設有封阻蓋，封阻蓋的口徑大于吊墜的口徑，封阻蓋上部設有保護筒，聯鎖繩的一端和吊墜連接并設置在保護筒內部，聯鎖繩的中間設有滑輪，聯鎖繩通過滑輪進行導向，兩個套管內的吊墜下部設有調節繩，兩側的調節繩依次穿過導向板、連接管經過阻運器纏繞后相互連接為一體。本實用新型提供一種風門聯鎖裝置，聯鎖繩距離縮短1/2，張力明顯降低，聯鎖后，兩道風門不能同時打開，消除了風流短路的安全隱患，實用性較強。具體實施方式下面結合附圖對本實用新型的結構原理和工作原理作進一步詳細說明。一種風門聯鎖裝置，包括兩個套管1，套管1采用不銹鋼材料制作而成。兩個套管1通過連接管2固定連接，兩個套管1通過連接管2內部相互連通。套管1連接在連接管2的中下部。連接管2內設有阻運器3，套管1內設有吊墜4和導向板5，吊墜4的上部設有封阻蓋6，封阻蓋6的口徑大于吊墜4的口徑，封阻蓋6上部設有保護筒7，聯鎖繩8的一端和吊墜4連接并設置在保護筒7內部，聯鎖繩8的中間設有滑輪9，聯鎖繩8通過滑輪9進行導向，兩個套管1內的吊墜4下部設有調節繩10，兩側的調節繩10依次穿過導向板5、連接管2經過阻運器3纏繞后相互連接為一體。消除兩道風門能同時打開，風流短路的隱患，同時減少維修量，提高工作效率。用兩個套管1通過連接管2并排焊接在一起，固定在兩道風門的中間位置（靠幫），滑輪9固定在套管1頂部的棚腿上（一個套管1上部固定一個），吊墜4能夠在套管1的管內上下運動，兩套管1焊接處打通，安裝一個阻運器，吊墜4與風門用聯鎖繩8連接，使用過程中，當一個吊墜4運行到最大距離時（第一道風門全部打開），阻運器阻止另一個吊墜4在最短距離范圍內（另一道風門打不開），從而實現風門聯鎖。本實用新型進一步優化的技術方案，所述導向板5水平設置在吊墜4下部的套筒1內，導向板5內設有導向孔51。

風門聯鎖裝置技術方案，所述阻運器3為單向滾軸或者單向軸承。只要能夠?qū)崿F(xiàn)單向轉動的部件都可以，從而保證實現單次只能打開一道風門。本實用新型提供一種風門聯鎖裝置，聯鎖繩距離縮短1/2，張力明顯降低，聯鎖后，兩道風門不能同時打開，消除了風流短路的安全隱患，實用性較強。需要說明的是，以上各實施例僅用以說明本實用新型的技術方案，而非對其限制；盡管參照前述各實施例對本實用新型進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分或者全部技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本實用新型各實施例技術方案的范圍
