遠程自動調節風窗,遠程智能風窗
（1）本系統基于網絡架構，在通風值班室或調度室可通過局域網管理監控井下設備。風門風窗控制器數據采集器一體化設計，系統設備配置簡單，具有獨立IP地址，根據系統配置需求可任意添加。

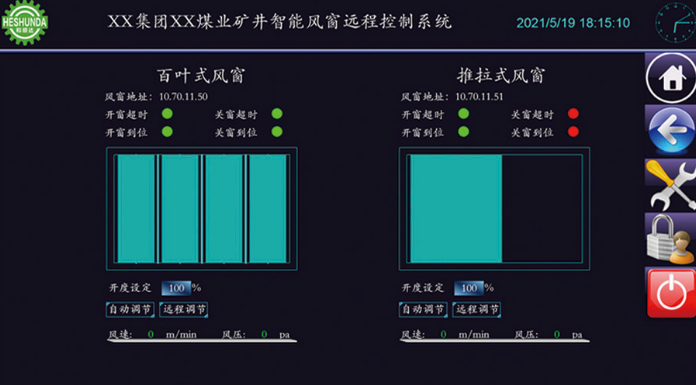

（2）實現井下自動風門、風窗設備運行狀態監測，風窗的開度、過風面積、風量等信息實時上傳到地面。
（2）實現地面對風門、風窗的遠程調控。具備遠程控制功能，可以遠程控制或就地實現手動、自動模式切換。
（3）調風裝置可根據設置風量調節風窗開度，從而實現風量的自動調節，驅動與位置反饋精確無誤，可實現風量的線性調節，精度控制和設定值小于2%范圍以內。
（4）具有井下火災預警及抗火災遠程控制自動風門功能。
（5）系統可在控制器上添加網絡攝像機實現攝像機遠程監控。狀態檢測及現場視頻監控功能
（6）總線式數據傳輸方式，只需要簡單地IP地址信息，即可將所有參數傳至監控室。
（7）系統實現風門的遠程控制、實時監控、故障報警、數據統計等多項重要功能，具備遠程控制及檢測監控功能，可以遠程或就地實現手動、自動模式切換。
（8）風窗控制器與風門控制器通過RS485通訊構成井下集散控制系統，可在集散風門控制器上設置風門個數和位置，并可以給每個門設置別名，子系統井下可獨立運行。
（9）風門風窗參數可現場遙控設置，也可通過上位機設置，系統具有【基本設置】、【操作員設置】、【其他設置】三部分系統設置、主機管理、設備管理等功能。
（10）待全礦井通風智能監測與調控系統形成后可通過外部數據庫連接與三維可視化礦井通風仿真系統集成，實行科技通風智能決策與自動調控。
遠程自動調節風窗
技術參數表
|
序號 |
名稱 |
項目 |
標準參數值 |
報價人保證值 |
|
1 |
礦用隔爆兼本安型PLC控制箱 |
供電電源 |
127V AC |
（報價人填寫） |
|
工作電流 |
≤300mA |
|
|
接點信號 |
無源接點信號 |
|
|
接點容量 |
12V/500mA |
|
|
最大傳輸距離 |
100m |
|
|
本安電源輸出 |
12.0 400 mA |
|
|
2 |
礦用本安型聲光報警器 |
供電電源 |
12V DC |
|
|
工作電流 |
≤250mA |
|
|
聲級強度 |
≥80 dB(A) |
|
|
光信號距離 |
黑暗處距離 20m 可見 |
|
|
3 |
礦用本安型位置傳感器 |
供電電源 |
12V DC |
|
|
工作電流 |
≤420mA |
|
|
動作距離 |
3cm±0.5cm |
|
|
響應時間 |
不大于 1s |
|
|
4 |
礦用本安型光控傳感器 |
供電電源 |
12V DC |
|
|
工作電流 |
≤50mA |
|
|
工作距離 |
0-8米 |
|
|
本安參數 |
Ui：12.8V Li: 0 µH；Ci: 0.2µF |
|
|
5 |
礦用本安型控制按鈕 |
供電電源 |
DC 12V |
|
|
工作電流 |
5mA(max) |
|
|
工作方式 |
常開式 |
|
|
6 |
礦用本安型防擠傷裝置 |
供電電源 |
12V DC |
|
|
工作電流 |
≤50mA |
|
|
工作距離 |
0-8米 |
|
|
本安參數 |
Ui：12.8V Li: 0 µH；Ci: 0.2µF |
|
|
7 |
礦用防爆攝像頭 |
供電電源 |
127V |
|
|
最低照度 |
0.0005 Lux |
|
|
水平清晰度 |
≥720TVL |
|
|
灰度等級 |
≥7級 |
|
|
通訊協議 |
IEEE802.11 b\g |
|
|
工作頻率 |
2412MHz～2490MHz |
|
|
調制方式 |
CCK、OFDM |
|
