煤礦自復式全自動斜井防爆門的方案設計，主要依據《煤礦安全規程》、GB 50215-2005《煤炭工業設計規范》和煤炭、機械行業其它相關規程、規范。

總結以往防爆門的設計經驗，并到國、內外新型防爆門應用單位調研，汲取百家所長，并有所創新，通過研討最終確定防爆門的設計方案。

原來的煤礦井口使用的防爆門都是普通配置的，由門扇、門框、反風裝置等組成保護風機不被沖擊波破壞，正常狀態下門扇關閉漏風率越小越好。當井下發生沖擊波把門扇推開，卸掉沖擊波產生的能量，井下恢復正常后在排礦工到井口把門扇關閉，當停電時再安排礦工去井口現場把門扇打開靠自然風保持井下的通風。

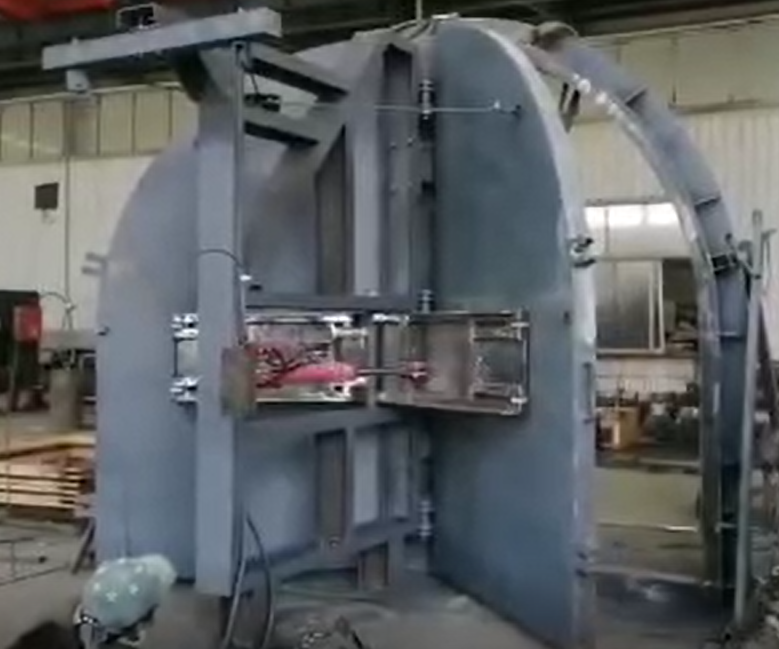

  根據目前建設智能智慧礦井減工增益的原則，設計開發自復式斜井防爆門。設備主要有液壓站、油缸、風門自動控制裝置主機、油管、風門位置傳感器、鋼絲繩、滑輪組、減震緩沖裝置、配重桶及門體組成。

全自動斜井防爆門為減輕沖擊波對門體的傷害一般是包括兩個同向開閉的門扇，門軸在兩側的立框上，一條油缸通過鋼絲繩和滑輪組與一個門扇相連接，正常狀態下門扇處于關閉狀態，當井下產生沖擊波時門扇被推開，同時門框上的風門位置傳感器干簧管部分離開了安裝在門扇上的磁鐵，它開始相風門自動控制系統主機發送信號，液壓站開始運轉，油缸伸縮桿開始回縮通過鋼絲繩拖動門扇關閉恢復到原來的位置。

   當井下停電時井口的自復式防爆門在配重桶的重力作用下把門扇打開，實現靠自然風保持井下工作環境還能維持，電力恢復正常后，風門位置傳感器發出需要關門的信號后，風門電動液壓控制裝置系統控制工作，經過復位動作，門扇重新關閉

在斜井防爆門礦用風機相關聯，即風機電源斷開了，防爆門自動打開風機恢復運轉時防爆門自動關閉。

二、設計要求

1.瓦斯爆炸后，防爆門能及時復位，確保井下通風系統正常工作。

2.反風時，防爆門應在最短的時間內鎖緊，以滿足10min內實現巷道內反風的要求。

3.防爆門的結構必須有足夠的強度，并有防拋出的設施。

4.防爆門應靠主要通風機的負壓保持關閉狀態，并為防爆門安裝平衡重物或采取其他措施，以便于防爆門容易開啟。

5.防爆門應布置在出風井同一軸線上，其斷面積不應小于出風井的斷面積。

6. 防爆門應嚴密不漏風。如果采用防腐橡膠作密封時，冬季要選擇不能不可老化。、、
