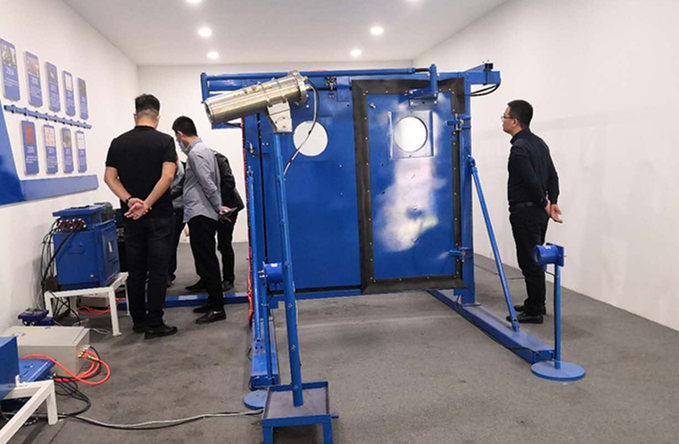

煤礦智能風門電控系統實現遠程自動控制
智能風門技術要求
1。 風門門體采用鋼結構制作,填充聚氨酯發泡材料、外覆鋼板成形 (風門采用 50Irm方 鋼做龍骨,面板采用>2mm鋼 板),制作風門的方鋼、鐵板等原材料必須為國標產品,以保證風門的牢固性和耐用性。外覆聚脲強彈性防腐材料,具有足夠的強度和 良好的阻燃防腐性能 (顏色為桔黃色),噴涂厚度為 1m—1.5rrm。
2。 風門門扇必須制作為弧形門扇,具有較好的抗壓、抗沖擊能力。風門有反向風門,當發生災變產生風流逆向或者反風演習時,反風門可適時發揮正風門作用,保證通風系統正常運行,降低和減少因風流短路、系統紊亂發生災變所造成的巨大損失。要求風門均能自動關閉,風門聯鎖安全可靠,且正反風門具有互換性。風門四周、門框均設有密封條,以實現風門的美觀、耐壓、耐用、密封嚴密。以正反四扇門為一組,一套風門由兩組組成,風 門均設置可視窗與行人小風門。
3。 風門采用組裝式結構,風 門由頂箱、門柱、門扇三大部件組合而成,氣缸需在項箱內置,三大部件拆卸組裝方便并可以重復使用,且可承受一定礦壓變形的工況環境。風門以壓縮空氣為動力,采用氣控系統,留有手動操作控制和紅外感應 自動控制兩套系統。風門可以使用氣動、電液、電動推桿、
手動等不同的驅動方式。
⒋風門安裝在負壓大的工況環境條件下,需帶有平衡復合行人門,采用內置式暗門轉,較好地實現行人門泄壓,同樣配置有壓氣閉鎖,不僅需具備|r 中國華電斑窗公司CH睽坻RⅡ△uf扳 ∷瑕鵡c¤湃嗟器k姑牡θ秕 內蒙古蒙泰不連溝煤業有限責任公司行人門相互閉鎖的功能,并且與主門扇形成閉鎖系統,即 一方開啟行人門時,對方行人門及主門均不可開。
5.門 扇必須為外貼式,且有一定的高低調節功能,并且所有門扇均具備可互換性。
6。 產品需配備防擠人裝置,關 門時兩扇門之間防擠人距離為 0叫—0。 6米,防止行人夾傷事故發生,且該裝置具備簡便的開啟關閉功能。
7。 預留外接 自動感應控制系統接接口,可安裝遠程可視控制系統實現遠程監控操作,以及其他多功能接口。
8。 要求風門配套線纜、氣管均不得低于 30米風門間距的用量 (具體用量根據安裝實際確定)。
9。 過車聯體風門必須有語音報警功能,同 時在風門之間設置一套光控傳感器,電控及傳動系統必須安全可靠、穩定耐用;過車聯體 自動風門必須具備光控和手控兩種功能,自 動化程度高,反應靈敏,能夠滿足行車、行人的需要。
10.礦 用隔爆兼本安型遙控接收器和本安型遙控器,實現與伺服驅動系統和地面集控系統的通訊,對風門位置、伺服驅動系統狀態、各種傳感器數據進行邏輯處理和計算,實現各種控制和保護功能。
11。 高精度的速度、位置閉環伺服驅動系統,通過通訊系統與礦用隔爆兼本安型遙控接收器進行高速通訊,可實現風門、風窗開閉的速度、位置動態可調和保護功能。
12。 隔爆鋰離子蓄電池,為系統在停壓風、停電情況下實現可靠的集控功能和各種操作,提供不小于 500次的風門開閉電量。
13。 識別傳感器,傳感器可實現對行人、物料車輛及方向識別來控制風
門的開閉。
1⒋ 供貨方應提供以下技術資料:
1⒋ 1風 門及其配套附屬裝置的使用說明書;r
1⒋ 2風 門及其配套附屬裝置的主要技術參數。
1⒋ 3風 門廠家負責安裝,質保期內正常維護。
(二 )智能風門控制平臺功能
1.具備遠程控制及監測、監控功能。在地面集控中心視頻實現對井下智能風門系統的集中控制和風門狀態、風量的監測監控功能,在工業以太網的支持下,可實現對井下智能風門控制系統進行在線編程和調試。
2。 具備各種操作模式,滿足風門的各種應用需求。在滿足遠程集控的情況下,可實現井下風門現場 自動、就地遙控、應急以及人工開啟等各種操作模式的切換。在系統出現嚴重故障不能運行需人工開啟時,風 門不得出現卡阻,影響人工開門。
3。 集控中心上位機要求:以 圖形化和數據化形式實時顯示井下風門的開閉角度、狀態、力矩、風量以及故障狀態等參數,并對操作記錄、運行狀態進行存檔。具備井下風門的遠程操作畫面,實現風門的精準調整 (精度不小于 0。 5度角)。
4。 智能風門的智能感知和報警功能要求:通過風門速度、力矩的動態高精度可調和閉環反饋功能,以及高精度風量傳感器,可實現風門開閉時的卡阻監測報警 (大于額定力矩 20%報 警)、 風量的監測報警 (± 25%持 續 30秒以上)功能。實現通
