礦用行人風門和行人小門的結構
作者： 礦用風門來源： 互聯網
煤礦井下的礦用行人風門和煤礦行人小門（礦用行人小門）礦用正反向風門主要應用于聯絡巷道中，方便井下工人進出采掘工作面，減少通過通風巷道行走，路途較遠，消耗體力，浪費時間等問題。礦用行人風門、礦用行人小門包括門框和門扇、螺旋套組件、Q型密封和橡膠緩沖塊，所述螺旋套組件由上套、下套、轉軸和壓縮彈簧組成，門扇嵌裝在門框內，在門框的上下兩邊框正對的位置處分別固定一上套，在門扇的上下兩邊框正對的位置處分別固定一下套，且門框和門扇的上下邊框上的上套和下套一一對應。
在礦用行人風門的門扇的上下兩邊框上均開設有一沉孔。下套為一圓柱結構，該圓柱結構的上端中部向兩側徑向突出設置有一搭接耳，且該柱形結構的柱體中部開設有一通孔，該通孔內設置有螺紋；壓縮彈簧一端伸入套裝在上套的大階梯孔內，另一端頂接在下套的上端部；轉軸依次穿過上套的小的階梯孔和大的階梯孔，再穿過下套的通孔后與該通孔螺紋連接；上套的連接耳板與礦用正反向風門門框通過螺栓緊固；礦用行人小門的門扇相對于門框以螺旋套組件進行轉動。

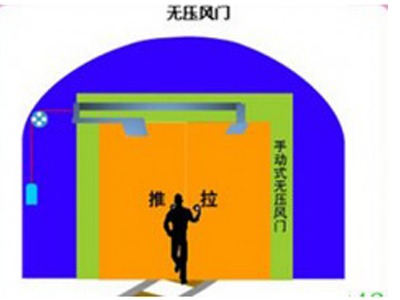

礦用行人風門一般一套風門的話有四道組成。一正一反，一正一反的排列結構。竹膠板行人正反風門在生產時經過高溫高壓和水熱處理，封閉性好，能夠防止蟲蛀和霉變等特點。竹制無壓風門經過多道工序加工制作，規范成套，美觀大方，使用便捷，安全系數高與傳統木質風門相比具有強度、硬度大，使用壽命長。竹膠板風門與鋼制風門相比具有重量稍輕，加工難度降低，成本低等特點。竹膠板煤礦行人風門采用的是高覆膜高壓竹膠板材料。外層是防火層。板材是高壓壓制的，在挺度和硬度上不亞于鐵質礦用行人小門。
礦用行人風門在方便工人的同時，也由于工人素質的高低不同，或者工作勞累，很容易忘記主動去關閉風門，造成通風短路，嚴重的造成通風事故，危害采掘工作面的正常工作。針對以上行人小門容易發生的問題，保證礦用正反向風門每次都能正常及時的關閉，把自動閉門器應用于礦用行人風門（礦用行人小門）上當開門過程完成后，由于彈簧在開啟過程中受到壓縮，所積蓄的彈性勢能被釋放，將柱塞往左側推，帶動傳動齒輪和閉門器連桿轉動，使門關閉。
