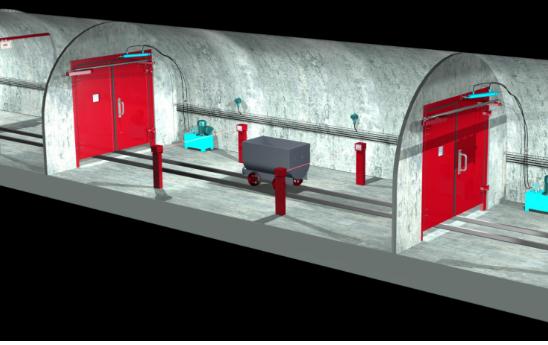

無壓平衡風門(礦用平衡無壓風門)原理無壓風門是通過固定在對開兩扇門扇上的四連桿機構使作用在風門扇上的礦井負壓互相抵消而開關容易的新型通風設施 ,在礦井負壓較大的主入排聯絡巷推廣使用 ,具有較好的應用價值。
1 無壓風門原理
無壓風門采用壓力平衡原理 ,通過四連桿機構及固定在門框上的限位裝置實現兩扇風門異向同步開閉 ,風門關閉后不過位并使兩扇風門呈局部面接觸 ,具有較好防漏風效果。由于作用在門扇上的礦井負壓通過四連桿機構轉化為一種內力并得到平衡 ,風門開關力的大小取決于配重重量 ,從而保證了風門打開時省力、方便靈活。如圖 1 所示 ,由于兩扇風門的迎風面積近似相等 ,則作用在兩扇風門上的礦井負壓大小相等 ,即 F1≈F2 ,調整四連桿機構使兩扇風門緊密接觸 ,風門處于關閉狀態 ,假設此時風門處于靜止?fàn)顟B(tài) ,則作用于單個門扇上正反力矩相等 ,即
1L1F1 = 1 a1F 1 L2F2 = 1 a2F4
3
22 2 2 其中 :
L1、L2 ———單扇門扇寬度 (門扇接觸寬度忽略不計)
F1、F2 ———礦井負壓在門扇上形成的壓力
收稿日期 :2005 - 09 - 28
F3、F4 ———四連桿機構傳遞給彎臂、直臂的拉力
a1、a2 ———門扇到直桿的距離 (彎臂、直壁高
度)
由于作用于拉桿上拉力是一對作用與反作用力 ,其大小相等、方向相反 ,即 F3 = F4 ,因?yàn)?F1≈ F2 ,L1≈L2 ,化簡、式得 a1 = a2 ,即當 a1≈a2 時 , 作用在兩扇風門上的礦井負壓通過四
連桿機構基本抵消 ,風門開關力的大小取決于配重重量。如果兩扇風門接觸寬度不變 (50 - 100mm) ,則當 L1 <</div>
L2 時 ,F1 < F2 ,此時風門關閉效果會更好。
無壓平衡風門(礦用平衡無壓風門)結構和原理圖 1 無壓風門力平衡原理圖
