煤礦井下巷道的折疊式風門
作者： 礦用風門來源： 互聯網
目前煤礦礦井用風門有的采用平衡門、有的是木頭門，木頭門密封性能差，開啟不方便，不能實現遠程控制，智能化程度差，當過車或大件物資需拆卸門，工作強度較大；平衡門雖然自動化程度高，但是回轉半徑大，而且兩扇門分別朝前后同時打開，對進出人員和車輛安全存在隱患，嚴重影響生產效率。

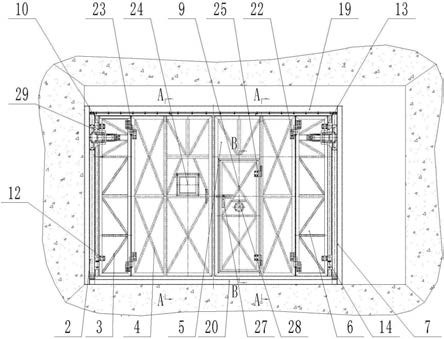

一種用于煤礦井下巷道的折疊式風門，它包括由左門框、右門框、上門框和下門框構成的門框、由左小門和左大門構成的左折疊門及由右大門、右小門和人行門構成的右折疊門，其中：它還包括兩個氣缸、彈簧緩沖裝置、四個門軸裝配、軟橡膠板、滾輪軸承、轉軸、擋圈、軌道板和氣缸支座，所述左門框和右門框的兩端分別通過螺栓及定位銷與上門框和下門框的兩端聯接，所述由左門框、右門框、上門框和下門框構成的門框通過錨栓固定于巷道的側壁；所述兩個氣缸的伸出端分別與左小門和右小門的上部連接，兩個氣缸的缸體中部分別鉸接在氣缸支座上，氣缸支座分別裝在左門框和右門框的上部；所述左小門的左側上下兩端分別通過第一門軸裝配和第二門軸裝配與左門框鉸接，所述左大門的左側上下兩端分別通過第二合頁鉸接于左小門的右側；所述右小門的右側上下兩端分別通過第三門軸裝配和第四門軸裝配與右門框鉸接，右大門的右側上下兩端分別通過第一合頁鉸接于右小門的左側，人行門通過第三合頁鉸接于右大門上設置的人行門門框上；所述左大門上端面的左邊和所述右大門上端面的右邊分別裝有轉軸，轉軸的軸頭處裝有滾輪軸承，轉軸的軸頭溝槽中裝有擋圈，對滾輪軸承起軸向限位作用，所述軌道板通過螺栓固定于上門框的下端面上并構成U型長槽使滾輪軸承能在槽中左右滾動；所述彈簧緩沖裝置通過錨栓固定于巷道兩側的側壁上，所述軟橡膠板粘接在人行門的周邊并與右大門接觸，起密封作用。
