一種具有聲光報警功能的風門開關傳感裝置，涉及煤礦安全監控系統檢測領域，本發明提供一種具有聲光報警功能的風門開關傳感裝置，可以實現當兩道風門同時打開時，發出聲光報警信號的功能。主要由兩個風門傳感器組成，監控分站或傳輸信號的設備通過四芯電纜與風門傳感器相連，風門傳感器由傳感頭組和磁塊兩部分構成，所述的傳感頭組包括干簧管，與干簧管連接的繼電器，與繼電器連接的聲光報警電路；所述的傳感頭組和磁塊分別安裝在風門的門框和門的邊緣相對應的位置，風門關閉時干簧管與磁塊臨近，風門打開時干簧管和磁塊遠離。本發明靈敏可靠，造價低廉，節約成本，在其他監控系統傳輸失效時仍可以報警。
風門開關傳感裝置是煤礦安全監控系統中連續監測礦井里風門“開”或“關”狀態的裝置。常規的風門開關傳感裝置由傳感頭組和磁塊兩部分構成。傳感頭組由干簧管外殼、插頭、插座電纜固定板等組成、磁塊組由磁鐵、外殼等組成。其將帶有干簧管的傳感頭組和產生強磁場的磁塊分別安裝在風門的門框和門的邊緣。當風門關閉時，磁塊緊靠開關組件，由磁力產生的磁場使開關組件維持閉合（或斷開）狀態，這時由干簧管開關輸出一閉合（或斷開）信號給監測系統分站或傳輸信號的設備，經數據線傳輸至地面中心站顯示風門“關” 狀態。當風門打開時，磁塊離開了開關組件，開關組件即輸出一斷開（或閉合）信號給監測系統分站或傳輸信號的設備，經數據線傳輸至地面中心站顯示風門“開”狀態。

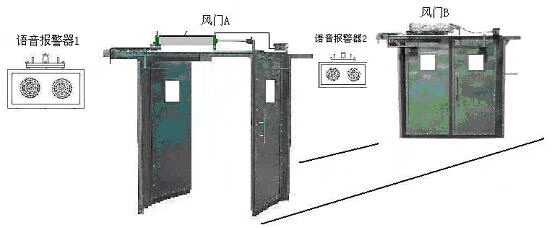

《煤礦安全規程》第五百零三條規定：主要風門應當設置風門開關傳感器，當兩道風門同時打開時，發出聲光報警信號。為了實現這一條，現場通常在風門上再安裝聲光報警裝置。當安全監控系統收到兩道風門同時打開信號時，系統下發報警指令，經數據線傳輸?shù)奖O(jiān)控分站或傳輸信號的設備，監控分站或傳輸信號的設備輸出信號，聲光報警裝置發出聲光報警。但是當信號傳輸途中任意一點發生故障，都不能實現。
為了克服上述現有技術的不足之處，本發明提供一種具有聲光報警功能的風門開關傳感裝置，可以實現當兩道風門同時打開時，發出聲光報警信號的功能。
本發明是通過如下技術方案實現的：本發明一種具有聲光報警功能的風門開關傳感裝置，由兩個風門傳感器組成，其特征在于：監控分站或傳輸信號的設備通過四芯電纜與風門傳感器Ⅰ相連，風門傳感器Ⅰ通過四芯電纜再與風門傳感器Ⅱ相連；所述的風門傳感器Ⅰ 和風門傳感器Ⅱ是結構相同的傳感器，由傳感頭組和磁塊兩部分構成，所述的傳感頭組包括外殼，外殼內部的干簧管，與干簧管連接的繼電器，與繼電器觸點Ⅰ的常開端連接的信號輸出電路，與繼電器觸點Ⅱ的常開端連接的聲光報警電路；所述的磁塊由磁鐵和外殼組成；所述的傳感頭組和磁塊分別安裝在風門的門框和門的邊緣相對應的位置，風門關閉時干簧管與磁塊臨近，風門打開時干簧管和磁塊遠離。
所述的風門傳感器聲光報警電路采用串聯連接，風門傳感器Ⅰ的繼電器觸點Ⅱ的動觸點與電源正極相連、聲光報警電路輸出端與風門傳感器Ⅱ的繼電器觸點Ⅱ的動觸點相連，風門傳感器Ⅱ的聲光報警電路的輸出端與電源負極相連。
所述的風門傳感器Ⅰ的繼電器觸點Ⅰ與監控分站或傳輸信號的設備信號輸入接點其一相連；所述的風門傳感器Ⅱ的繼電器觸點Ⅰ與監控分站或傳輸信號的設備信號輸入接點另一相連；所述的風門傳感器Ⅰ和風門傳感器Ⅱ干簧管的動觸點、繼電器觸點Ⅰ的動觸點與監控分站或傳輸信號的設備輸出的本安電源正極相連；所述的所述的風門傳感器Ⅰ和風門傳感器Ⅱ的繼電器負極點與監控分站或傳輸信號的設備輸出的本安電源負極相連。
所述的聲光報警電路包括電阻、發光二極管、蜂鳴器組成；所述的電阻與發光二極管正極相連組成串聯，再與蜂鳴器并聯。
所述的風門傳感器在風門關閉時，磁塊緊靠傳感頭組，干簧管斷開，繼電器失電，觸點斷開，其觸點Ⅰ輸出信號給監測系統分站或傳輸信號的設備，經數據線在地面中心站顯示風門“關”狀態，觸點Ⅱ也同時把本傳感器內的聲光報警電路斷開；所述的傳感頭組在風門打開時，磁塊離開了傳感頭組，干簧管接通，繼電器得電，觸點閉合，其觸點Ⅰ輸出信號給監測系統分站或傳輸信號的設備，經數據線在地面中心站顯示風門“開”狀態，而觸點Ⅱ也同時把本傳感器內的聲光報警電路聯通。
所述的風門傳感裝置在兩個磁塊全部離開傳感頭組時，所述聲光報警電路發出聲光報警。
本發明的有益效果是：本發明符合煤礦安全生產規定，靈敏可靠，造價低廉，節約成本，在其他監控系統傳輸失效時仍可以報警。
具體實施方式
[0015] 如圖1和圖2所示，本發明一種具有聲光報警功能的風門開關傳感裝置，由兩個風門傳感器組成，其特征在于：監控分站或傳輸信號的設備通過四芯電纜與風門傳感器Ⅰ相連，風門傳感器Ⅰ通過四芯電纜再與風門傳感器Ⅱ相連；所述的風門傳感器Ⅰ和風門傳感器 Ⅱ是結構相同的傳感器，由傳感頭組和磁塊兩部分構成，所述的傳感頭組包括外殼，外殼內部的干簧管，與干簧管連接的繼電器，與繼電器觸點Ⅰ的常開端連接的信號輸出電路，與繼電器觸點Ⅱ的常開端連接的聲光報警電路；所述的磁塊由磁鐵和外殼組成；所述的傳感頭組和磁塊分別安裝在風門的門框和門的邊緣相對應的位置，風門關閉時干簧管與磁塊臨近，風門打開時干簧管和磁塊遠離。
所述的風門傳感器聲光報警電路采用串聯連接，風門傳感器Ⅰ的繼電器觸點Ⅱ的動觸點與電源正極相連、聲光報警電路輸出端與風門傳感器Ⅱ的繼電器觸點Ⅱ的動觸點相連，第二個風門傳感器的聲光報警電路的輸出端與電源負極相連。
所述的風門傳感器Ⅰ的繼電器觸點Ⅰ與監控分站或傳輸信號的設備信號輸入接點其一相連；所述的風門傳感器Ⅱ的繼電器觸點Ⅰ與監控分站或傳輸信號的設備信號輸入接點另一相連；所述的風門傳感器Ⅰ和風門傳感器Ⅱ干簧管的動觸點、繼電器觸點Ⅰ的動觸點與監控分站或傳輸信號的設備輸出的本安電源正極相連；所述的所述的風門傳感器Ⅰ和風 3/3頁門傳感器Ⅱ的繼電器負極點與監控分站或傳輸信號的設備輸出的本安電源負極相連。
所述的聲光報警電路包括電阻、發光二極管、蜂鳴器組成；所述的電阻與發光二極管正極相連組成串聯，再與蜂鳴器并聯。
所述的風門傳感器在風門關閉時，磁塊緊靠傳感頭組，干簧管斷開，繼電器失電，觸點斷開，其觸點Ⅰ輸出信號給監測系統分站或傳輸信號的設備，經數據線在地面中心站顯示風門“關”狀態，觸點Ⅱ也同時把本傳感器內的聲光報警電路斷開；所述的傳感頭組在風門打開時，磁塊離開了傳感頭組，干簧管接通，繼電器得電，觸點閉合，其觸點Ⅰ輸出信號給監測系統分站或傳輸信號的設備，經數據線在地面中心站顯示風門“開”狀態，而觸點Ⅱ也同時把本傳感器內的聲光報警電路聯通。
所述的風門傳感裝置在兩個磁塊全部離開傳感頭組時，所述聲光報警電路發出聲光報警。
