透視自動平衡風門和可視自動平衡風門工作原理

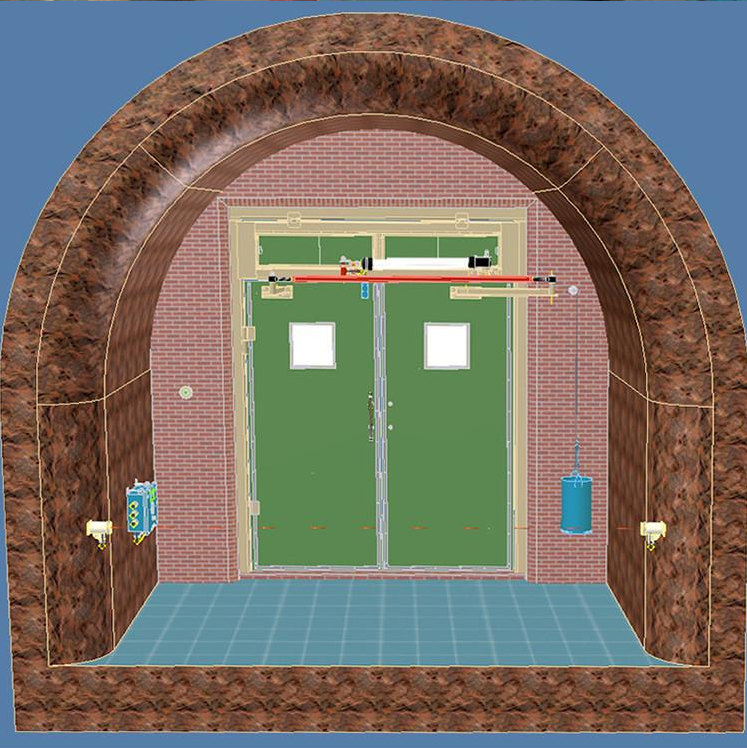

由于井下風門主要建造在礦井、水平、采區的進回風之間 ,風門兩側壓差較大 ,人力開啟風門困難 ; 另外 ,風門一般采用角鋼骨架木質風門結構 ,因為采深大 ,礦壓顯現明顯 ,造成巷道頂板下沉、拘幫、底鼓嚴重 ,致使采區大部分風門短期內變形嚴重、墻體破壞漏風 ,重新建造或維修頻繁 ,給“一通三防”管理帶來很大困難。如何保證穩定可靠的通風系統 ,一直是通風管理的重要內容 ,而風門的質量和完好情況與通風系統的穩定有著密切聯系。2006 年以來 ,為打造本質安全型礦井 ,提高“一通三防”科技裝備水平,該礦先后購置了多套無壓透視自動風門 ,起初在 23090 工作面上巷石門車場進行了試安裝 ,達到了試用效果。后又在 23130 上、下巷車場進行了建造安裝。在安裝使用過程中 ,逐步掌握了自動風門的原理和使用方法 ,保證了礦井通風系統的穩定可靠 , 風門由門扇、門框、聯動連桿裝置、推動氣缸、電控裝置、紅外傳感器及聲光語音報警器組成(見下圖) 。兩扇門向兩個方向開啟 ,通過連桿和支撐臂實現聯動。調整連桿螺絲的長度可以調整風門的嚴合度。



透視自動平衡風門原理

無壓風門采用壓力平衡原理制作 ,每組風門二道 ,每道風門為雙扇,逆向開閉 ,利用兩個逆向運動并通過兩扇門上的支撐臂和連桿的作用 ,將風壓轉化為動力 ,實現兩扇風門的同時聯動 ,省力、方便、靈活。無壓風門的最大優點就是風門兩側的風壓對其開閉無影響 , 既無需安裝反向門 ,又能滿足礦井反風的要求。

可視自動平衡風門控制原理

自動風門的動力來自與井下壓風管連接的氣動控制箱。氣動控制箱的控制核心是 1 個 FAB 智能控制器(見圖 2) 。FAB 智能控制器是一種可在 LCD 面板上直接編程的可編程控制器。井下安裝時 ,在每道風門的兩側一定距離分別安裝 4 個傳感器 (按鈕、紅外) ,分別形成一條不可見的監視線 ,當行人或車輛通過時 ,傳感器自動檢測出信號 ,信號經過 FAB 智能控制器進行處理后 ,輸出控制信號給氣動控制箱電子氣閥 ,氣閥打開 ,壓風管中的高壓空氣推動氣缸開啟風門。另外 ,門上裝有磁控開關傳感器 ,監測風門的閉合狀態。兩組風門通過其傳感器和控制器的聯鎖 ,在風門 A 打開的同時通過控制器對風門 B 進行閉鎖。當 A 門有人員、車輛經過時 ,傳感器發出信號 ,A 門動力源通電 ,打開 A 風門 ,同時 ,語音箱觸發 ,使聲光信號器動作 ,提示“風門打開 ,請注意安全”,并伴隨著紅燈閃爍 ,B 門語音箱同時提示“前方風門打開 ,請稍后”,伴有紅燈亮 ,B 門有閉鎖 ,以防止兩扇門同時打開造成風流短路 ,經過適當的程序延時(據需要設定) ,人員、車輛通過后 ,A 門自動關閉 ,同時警示語音及紅燈也關閉 ,綠燈常亮。B 門動作亦是如此。
