百葉式自動風窗,百葉式調節風窗
作者： 礦用風門來源： 互聯網

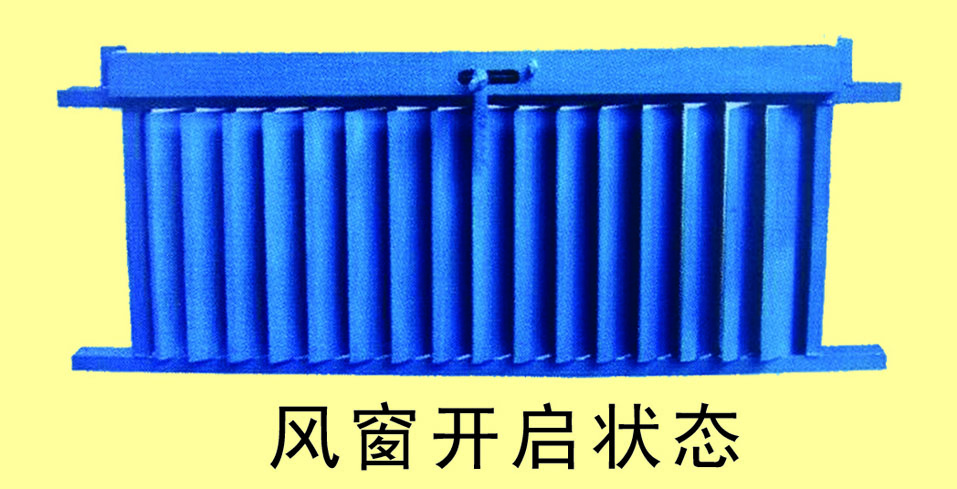

百葉式自動風窗包括百葉風窗本體，所述百葉風窗本體包括設置在左側的一組左側風葉及設置在右側的一組右側風葉，左側風葉及右側風葉由驅動總成驅動，左側風葉及右側風葉設置在風窗外框內，風窗外框與風葉之間還設置有風窗內框，左側風葉及右側風葉通過固定板固定在風窗外框上，左側風葉及右側風葉通過連桿機構相連。
百葉式自動風窗內框包括平行設置的內框下板及內框上板，內框下板及內框上板的兩端通過內框側板相連，構成方形框體，內框側板通過自攻螺釘與風窗外框進行固定，內框上板通過第一連接螺栓與風窗外框進行固定，內框下板通過第二連接螺栓與風窗外框進行固定。
風葉包括頁片，頁片的一端設置有軸套，用于與風窗內框相連，頁片的另一端設置有軸，軸上設置有搖柄。通過搖柄的轉動實現對頁片旋轉角度的設置。
風門由前后兩道門體組成，正常通風情況下，兩道門體間具有氣路閉鎖，實現進回風之間的有效隔離，一旦礦井發生火災，數據采集器將相應的數據傳輸至服務器，通過服務器下發控制命令遠程將兩道風門全部打開，將煙流引入回風巷。
風門包括底部基板，底部基板上設置有風門外框，風門外框的中部兩側對稱設置有側支腳，風門外框包括風門上板、風門下板、兩個風門側板，其中，風門下板與兩個風門側板之間的通過連接板A相連，風門上板與兩個風門側板之間的通過連接板B相連，風門外框內設置有兩個門體，風門外框與門體之間設置有風門內框，其中一個風門側板與一個門體之間設置有活頁，門體上還設置有門把手及觀察口，風門外框的風門上板設置有氣缸支座，氣缸支座與氣缸的一端相連，氣缸的另一端分別連接至驅動桿及從動桿，驅動桿驅動從動桿帶動門體旋轉開啟或關閉。
所述單葉式自動風窗安裝在風門上方的兩個矩形通道內，單葉式自動風窗用于控制風門的過風量，兩道門體之間的風量信息傳輸至服務器，當風量數值小于設定值時，服務器下發控制命令給風窗控制器，風窗控制器調節單葉式自動風窗增大風量防止前后兩道門體之間風量過小，造成瓦斯積聚。
百葉式自動風窗包括百葉風窗本體，位置傳感器、氣動控制總成、紅外傳感器、風壓傳感器、風速傳感器、燈光報警裝置均連接至控制器，氣動控制總成與百葉風窗本體連接。
風門包括平衡門，氣動控制總成、位置傳感器、紅外傳感器、燈光報警裝置均連接至風門控制用控制器，氣動控制總成與氣缸相連，氣缸帶動平衡門調節。
進一步優選的技術方案，所述數據采集器實現對井下風道內傳感器設備信號的采集，其中井下風道內傳感器設備包括風速傳感器、風壓傳感器、甲烷傳感器、溫度傳感器、煙 3/7頁霧傳感器，上述傳感器設備用于監測井下的環境參數，并實時傳輸至井上的服務器，通過上位機進行參數顯示。
井下每道風門均設有一個風門控制器對其的直接控制，一組門設有一個風門集中控制器，風門集中控制器實現對本組內各個門之間的聯動控制，風門集中控制器通過485總線實現與數據中轉控制器的通訊。
百葉式自動風窗的技術方案，每道風窗設有一個風窗控制器實現對其直接控制；風窗控制器通過485總線實現與數據中轉控制器的通訊。
