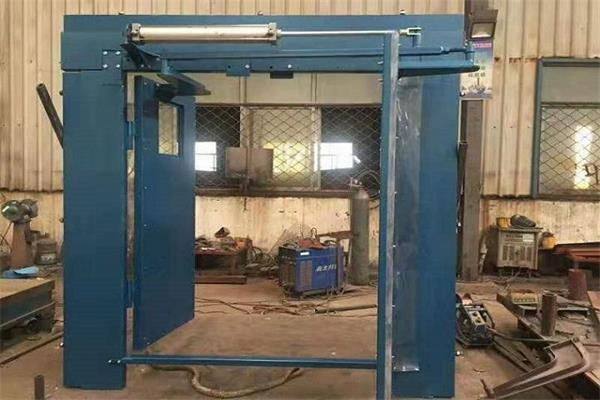

氣動風門風門的工作原理。當行人、車輛到達I#風門前的紅外光控感測器 1的位置或用手按動I#風門外的手動開關2時，I#風門的紅外光控感測器1 或1#風門外的手動開關2向1#風門的主控機8發出電信號，1#風門的主控機8立即向11#風門的主控機8發出閉鎖信號，并向1#風門的電磁閥7 發出信號，1#風門的電磁閥7打開，1# 風門氣缸5的推桿收縮，I#風門打開。當1#風門開始開啟時，1#風門的電磁閥7向1#風門的主控機8發出信號， I#風門的主控機8向風門兩側的語音報警器3發出信號，風門兩側的語音報警器3均發出風門開啟的警示音；當 I#風門完全打開時，I#風門氣缸5停止動作，I#風門的門磁感測器向1#風門的主控機8發出信號，1#風門開門結束，人員、車輛通過I#風門，延時10 s后（時間可根據實際情況調整），I#風門自動關閉。1#風門關閉到位后，當行人、車輛到達Il#風門外的紅外光控感測器1的位置或用手按動Il#風門外的手動開關2時，Il風門開啟，1#風門閉鎖，人員車輛通過11#風門，延時 10s后（時間可根據實際情況調整），Il# 風門自動關閉，風門兩側的語音報警器 3均停止警示音。（2）自動風門的功能特點。．光控功能。當礦燈（光源）照射到光控傳感器的時候，傳感器將信號傳遞給主控機，主控機通過電磁閥控制氣缸導桿收縮，從而使風門打開或者控制氣缸導桿伸出，使風門關閉。2互鎖功能。在2道風門的主控制系統之間采用4 芯電纜線進行閉鎖，從而保證2道風門不會同時打開。．聲光語言報警功能。當其中1道風門打開的時候，在主控機的控制下，2道風門兩側的聲光語言報警箱內的燈光接通；風門兩側的聲光語言報警箱內的音箱發出“風門已打開，請注意安全"、“請關風門，謝謝"等語言警示功能。（3）應用效果。該礦在六采區 1號聯絡巷、313皮帶順槽聯絡巷、4602 下巷等地點安裝使用了自動風門，取得了良好的效果。O這幾個地點行人、行車較為頻繁，一直是該礦通風、運輸管理的重點風門的紅外光控自動開關、

風門相互閉鎖、聲光報警信號等功能，實現了風門的自動化控制，提高了物料的運輸效率，杜絕了風門傷人事故的發生。@自動風門安裝之后，風門的開、關平穩，時間可調，速度可控，從而減少了風門的破損，延長了風門的使用壽命。
