礦用井下氣動開關風門裝置解決不能自動化難題
作者： 礦用風門來源： 互聯網
一種礦用井下氣動開關風門裝置，屬于礦井井下風門設備技術領域，用于自動開關礦井井下風門，其技術方案是：它由氣動千斤頂、鋼絲繩、定滑輪、操縱閥、高壓氣體管路組成，氣動千斤頂為雙活塞桿氣動千斤頂，氣動千斤頂安裝在風門旁的巷道壁上，氣動千斤頂的兩端活塞桿分別連接鋼絲繩，兩條鋼絲繩分別通過定滑輪與風門的兩側連接，操縱閥通過高壓氣體管路與氣動千斤頂相連接，高壓進風管與操縱閥的高壓進風口相連接。本實用新型采用氣壓操縱閥控制氣動千斤頂的活塞桿動作，由鋼絲繩帶動風門進行開關，實現了遠程控制和操作，消除了由人工開關風門帶來的安全隱患，具有結構簡單、操作方便、動作平穩、減人提效的優點，使工作安全系數大大提高。

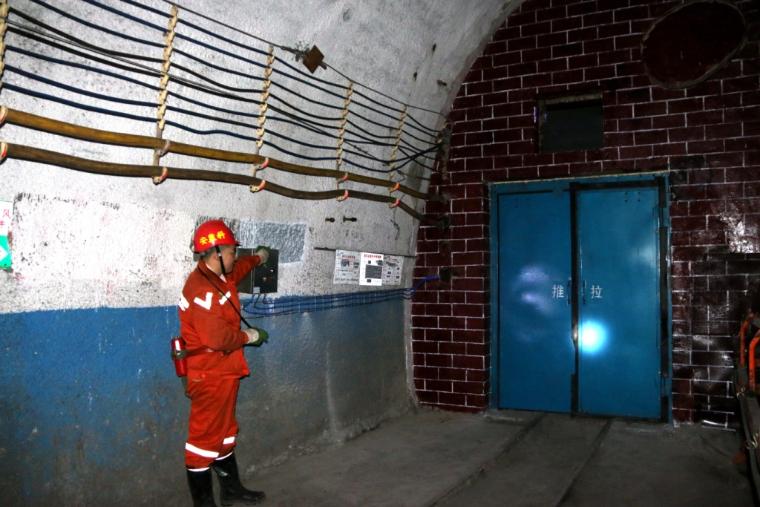

新老礦井的巷道與工作面順槽一般都采用人工開關風門的方法，必須到巷道或工作面順槽的風門前人工開關風門，人工開關風門不但體力消耗大，還直接影響安全生產，因此有必要開發出能夠自動開關風門的裝置，以滿足生產的發展和安全生產的需要。
本實用新型所要解決的技術問題是提供一種礦用井下氣動開關風門裝置，這種裝置能夠在井下巷道或工作面順槽自動開關風門，實現遠程控制和操作，消除由人工現場開關風門帶來的安全隱患，解決新老礦井開關風門不能實現自動化的難題。
氣動開關風門裝置解決上述技術問題的技術方案是：
一種礦用井下氣動開關風門裝置，它由氣動千斤頂、鋼絲繩、定滑輪、操縱閥、高壓氣體管路組成，氣動千斤頂為雙活塞桿氣動千斤頂，氣動千斤頂安裝在風門旁的巷道壁上，氣動千斤頂的兩端活塞桿分別連接鋼絲繩，兩條鋼絲繩分別通過定滑輪與風門的兩側連接，操縱閥通過高壓氣體管路與氣動千斤頂相連接，高壓進風管與操縱閥的高壓進風口相連接。
礦用井下氣動開關風門裝置，所述風門的兩側的鋼絲繩由掛鉤與連接耳相連接，連接耳由固定螺栓安裝在風門兩側。
礦用井下氣動開關風門裝置，所述操縱閥為兩個，兩個操縱閥安裝在氣動千斤頂的對面，兩個操縱閥的高壓氣體管路分別與氣動千斤頂兩端的活塞桿氣缸相連接，兩個操縱閥的換向手柄由一個操縱閥拉杠相連接。
氣動開關風門裝置有益效果是：
采用氣壓操縱閥控制氣動千斤頂的活塞桿動作，由鋼絲繩帶動風門進行開關，實現了遠程控制和操作，消除了由人工開關風門帶來的安全隱患、解決了新老礦井開關風門不能實現自動化的難題。本實用新型結構簡單、操作方便、靈活、動作平穩，達到了安全、減人、提效的目的，使工作安全系數大大提高。
