礦用抗擠壓無壓平衡風門的結構示意圖
作者： 礦用風門來源： 互聯網
風門是礦井通風系統中的重要構筑物，它隔斷風流，為礦井風流按需分配創造條件，同時又為行人和運輸提供方便[1]。在對煤礦進行開采之后，由于井下形成了地下空間，破壞了巖體之前的平衡狀態和巖體的原始應力，在巖體內形成新的平衡之前應力重新分布，該過程會使圍巖產生變形、移動、破壞[2]，從而對工作面、巷道及圍巖產生壓力。目前煤礦井下在用的風門門框大部分直接與墻體連接，巷道來壓時，巷道壓力直接作用在風門門框上，導致門框變形，導致風門門扇開啟困難、關閉不嚴漏風等現象[3]，且井下風門分布較廣，數量較多，破壞的風門若不能及時修復，會給礦井通風系統帶來極大的隱患，嚴重時將影響礦井的正產生產，給企業帶來不可估量的損失，因此新型防礦壓風門的研究具有極大的現實意義。
礦用抗擠壓無壓平衡風門的結構
風門門體、調節窗、門梁、門框、門檻為鋼制組合式框架結構，在門梁、門框兩側墻體施工中構成槽型，并在墻體中預留 10cm 左右的允許空間，使風門門框不受墻體變形影響，風門下部使用工字鋼門檻，在礦壓底鼓時，風門整體結構往上部位移，框體不形變，密封不受影響，更好的保護了風門設施的安全性。使用平衡對開式風門，減小了負壓造成的難以開啟風門現象，以及瞬間關閉造成的風門損壞。
抗擠壓無壓平衡風門通過簡單的結構原理，在墻體和風門設置的鑲嵌套式結構中預留了空間來緩解因地質條件的變化來壓造成的風門墻體損壞，減少了風門設施的維修和更換，減少因風門損壞帶來的維護經費，從而確保通風系統的穩定可靠，保障礦井生產安全。

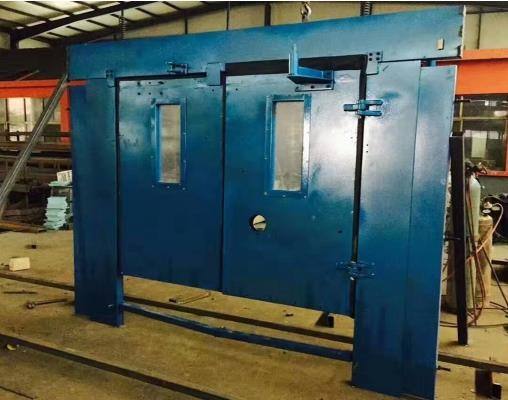

礦用抗擠壓無壓平衡風門示意圖
新型防礦壓風門包括門體，門體是由門板 1 及其頂部橫向設置的頂門框 2 與兩側豎直設置的側門框 3 拼接而成的結構，其特征在于：沿門框 2、側門框 3 長度方向外套有保護套殼 4。頂部保護套殼 4 橫向并排設置有一個或多個安裝孔，兩側的保護套殼 4 縱向設置一個或多個安裝孔，頂門框 2、側門框 3 位于保護套殼 4 的安裝孔對應處設置連接孔 5 并通過螺栓 6 固定保護套殼 4，頂部保護套殼 4 的安裝孔為豎向長孔 43，兩側的保護套殼 4 的安裝孔為橫向長孔 44，頂門框 2 的連接孔 5 為水平設置的橫向長孔，側門框 3 的連接孔為豎直設置的縱向的長孔。
新型防礦壓風門其特征在于：保護套殼 4 是由中間腰板 42 連接兩側腿板 41 組成的長槽形結構，腿板 41 夾在頂門框 2、側門框 3 的兩側，且腰板 42 與門框 2、側門框 3 之間留有距離。頂部與兩側的保護套殼 4 對接處成 45 度角并留有縫隙，側門框 3 的底部之間固定連接橫梁 7，頂門框 2、側門框 3、保護套殼 4 為不銹鋼材質。
煤礦的巷道對保護套殼 4 施加四周的外力，此時的保護套殼 4 上螺栓 6 的預緊力抵消巷道的外力。保護套殼 4 不斷向中間移動，門板 1 在保護套殼 4 的保護下防止其門框的變形。如果當頂部與兩側的保護套殼 4 相抵時，說明此時變形達到了極限，需要及時更換，橫梁 7 可以保障所述門板 1 本體更加穩定、堅固。
