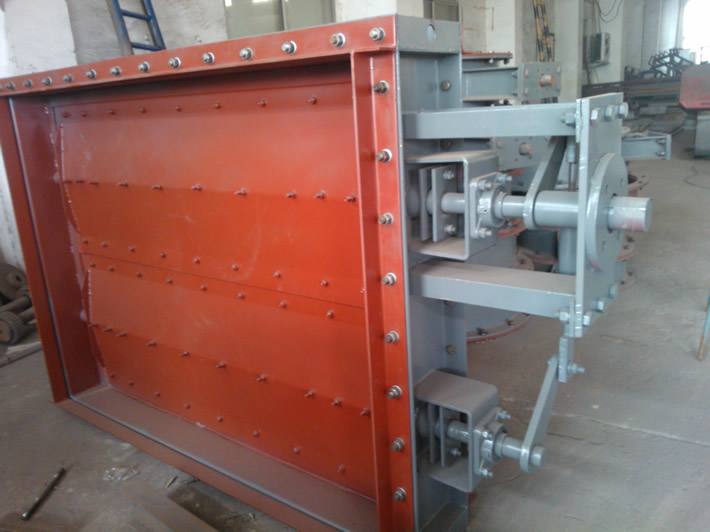

模糊控制的風機風門控制方法及裝置。PLC處理平臺上的DI模塊、DO 模塊與本地操作面板進行本地通訊，Al模塊與風機風門監測元件相連接采集煙氣管道負壓信號， AO模塊向風機風門控制元件輸出控制信號，系統采用雙輸入單輸出模糊控制器，以煙氣管道負壓偏差e及煙氣管道負壓偏差的變化率ec作為輸入變量，以風機風門的開度u為輸出變量，將模糊化過程的各八參數存入PLC保持寄存器中，經過處理后，即可得實際輸出量，由D/A模塊輸出對風機風門進行變速控制。本發明為操作、控制為一體的裝置，能接受面板操作控制；能接收遠萬操作控制；自動達到滿足除塵系統對風量的要求。

1.一種基于模糊控制的風機風門控制方法，其特征在于PLC處理平臺上的DI模塊、DO 模塊與本地操作面板進行本地通訊，Al模塊與風機風門監測元件相連接，采集煙氣管道負壓信號，PLC處理平臺上的AO模塊向風機風門控制兀件輸出控制信號，系統采用雙輸入單輸出模糊控制器，以煙氣管道負壓偏差e及煙氣管道負壓偏差的變化率ec作為輸入變量，以風機風門的開度u為輸出變量，煙氣管道負壓基本穩定在[一650Pa，一550Pa]之間，設煙氣管道負壓偏差e的基本論域為C-50Pa, 50pal，煙氣管道負壓偏差e的模糊量E的模糊論域為[-10Pa, 10Pa]，則模糊量化因子ke一0 · 2，設煙氣管道的負壓誤差變化率ec的基本論域為[一10Pa，10Pa ]，其模糊量的模糊論域為[-10Pa, 10Pa]，則模糊量EC化因子kec一設風機風門的開度u的基本論域力[一90。，90。]，風機風門的開度u的模糊量的模糊論域為[一10 ]，則比例因子ku一9，E、EC及U的模糊集取7個并表小為；NB即負大，NM 即負中，NS即負小，zo即零，ps即正小，p即正中，PB即正大，E、U的模糊集取4個并表示為：zo即零，ps即正小，PM即正中，PB即正大，隸屬度函數取為三角形分布，量化值經模糊語言變量隸屬度函數得到模糊量，確定控制規則的原則是保證控制器的輸出能夠使系統輸出響應的動靜特性達到最佳，根據系統的工作特點，建立相廈的模糊控制規則，解模糊化過程為：首先將模糊化過程的各個參數存入PLC保持寄存器中，然后利用A/D模塊將輸入量采集到PLC的數據寄存器，經過限幅化處理后，根據它們所對應的輸入模糊論中的相應元素，查模糊控制量表求出模糊輸出量，再乘以輸出量化因子即得到實際輸出量，由D/A模塊輸出對風機風門進行變速控制。



背景技術

[0002]在燒結生產過程中，燒結機會產生大量的氟化物、硫化物、粉塵等污染物，對環境造成很大的污染。為減少環境污染，并有效收集煙氣中的粉塵，提高煙氣的氟凈化率和粉塵凈化率，燒結生產系統會進行煙氣凈化。一般采用電除塵凈化技術處理燒結生產系統的煙氣，然后通過抽煙風機產生的吸力，使管道中產生負壓，將凈化后的煙氣吸出通過煙囪排入大氣。目前抽煙風機的風門開度調節主要在現場進行人工手動調節，無法根據生產狀況，實現引風量的及時、連續控制。

[0003]買用新型專利00222148 · 9 “一種模糊控制器”公開了一種模糊控制器，放大電路與模糊控制器FZ的輸入端串聯，模糊控制器件FZ的輸出端與積分電路串聯。該實用新型采用模糊控制，能進行信號模糊化處理，不需測得控制對象的數學模型，在工業使用過程中，對非線性、大滯后的對象，控制響應速度、精度高、效果好。

[0004]發明專利92H3109 · 7 “模糊控制萬法和模糊控制器”公開了一種可用于冶金、化工、石油、電力、建材、交通、宇航、機器人等各類工業生產過程，特別適用于對難以建立數學模型的、非線性、大滯后、時變的等復雜控制對象。通用快速自尋優模糊控制方法和裝置將偏差、偏差一階導數、偏差導數三個模糊集，通過模糊關系和模糊合成算法自動地進行模糊控制。達到響應速度快、控制精度高、抗干擾能力強、魯棒性好、機型通用性廣、操作簡便美觀實用。

[0005]這兩種發明都采用單片機作為中央處理器，其電路設計相對復雜、且處理速度慢。

并且這兩種模糊控制器并沒有專門為風機風門控制設計，沒有相應的模糊程序設計。
