風門氣控裝置組成和功能特點
作者： 礦用風門來源： 互聯網
礦用風門氣控裝置適用于單扇或雙扇風門，行人、行車或人車共用風門等設施處半自動控制，可同時控制兩道或三道風門。該設備采用純氣動控制方式，無需電源接入，特別適合對電源接入有限制或瓦斯含量高的礦井。 該裝置安裝方便，易于維護，動作靈活，安全可靠。

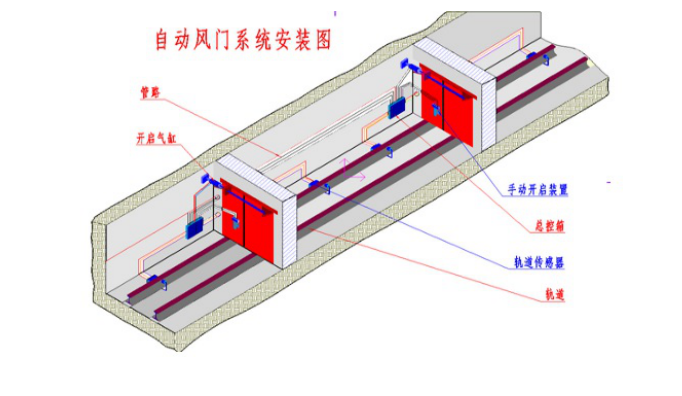

風門氣控裝置包括設置在A門一側的氣源箱和另一側的控制箱，以及B門一側的氣源箱和另一側的控制箱，還包括分別設置在A門和B門的門體上的氣缸和閉鎖檢測磁控閥，氣源箱和控制箱均設有開門按鈕、關門按鈕和應急泄壓手拉閥；氣源箱主進氣口與礦井下壓風管路相連接，經氣源箱過濾處理后通過副供氣氣管與控制箱相連；氣源箱的開門按鈕、關門按鈕和應急泄壓手拉閥與控制箱的對應之處相連接，門體上的氣缸及閉鎖檢測磁控閥與控制箱相應接口相連，A門的控制箱與B門的控制箱閉鎖控制出、入接口為互相交叉連接。
風門氣控裝置組成部分

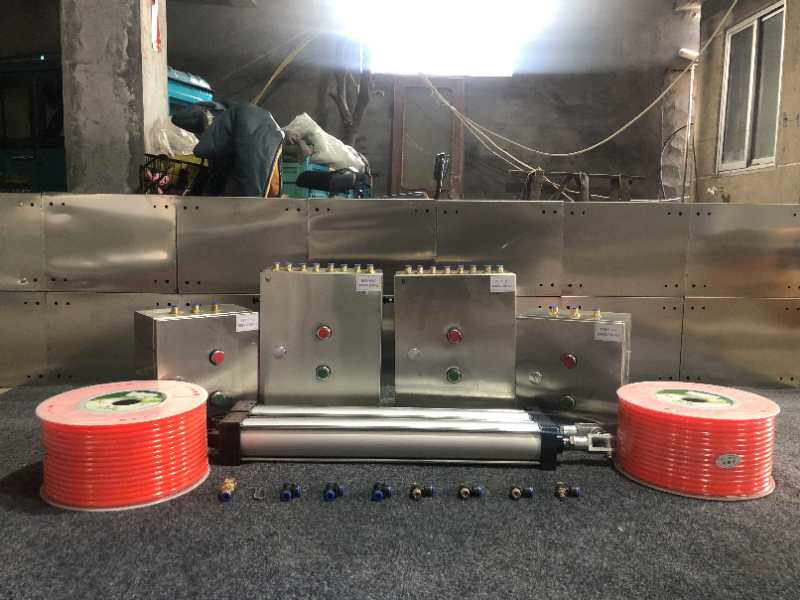

風門氣控裝置的組成部分有：氣缸兩個、氣源箱一個、氣源控制箱四個、氣動閉鎖裝置一套、節流閥一套和氣管若干。
純氣控裝置是由控制箱，按鈕箱，氣缸，氣線組成。也叫風門控制裝置，風門氣動閉鎖裝置，氣動風門控制閉鎖裝置，電控氣動控制裝置。
風門氣控裝置功能特點
1、采用壓縮空氣為動力源，通過手動操作氣控按鈕實現對風門的半自動化控制， 由氣動元件組成，無需電源接入，不存在失爆隱患，維護、維修簡單、方便，成本大大減少，安全性能大幅度的提高。
2、結構緊湊，外形美觀，功能可靠，故障率低，投資少。
3、通過系統內邏輯氣路設定，兩道風門具有互相閉鎖功能， 即同一時間只能開啟一道風門。
4、風門啟閉速度可調，可根據現場實際情況對風門開關速度進行調整。
5、無風壓時，裝置內自動泄壓，可手動啟閉風門。
6、另配有一種特殊開關，可實現兩道風門在解鎖與閉鎖之間轉換。
