礦用自動風門過行人小門保護功能

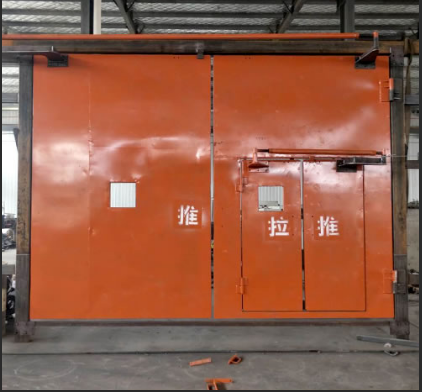

行人小門是開設在風門右側內，順時針方向開啟，由于門體為推拉式結構，當風門在開啟狀態時會將內置的小門覆蓋住，一旦開人行小門和風門開啟的動作一起發生時將會發生擠傷人的事故，為了避免因違章開啟小門而導致類似事故的發生，當人行小門被開啟時，檢測人行小門狀態傳感器輸入信號 I1． 0 狀態變化為 1→0，過小門保護標志位 MB5 被賦值為 1，此時系統進入保護程序，自動屏蔽所有動作包括強制開啟和礦車上下行，禁止 2 道風門發生動作，如果礦車處在上下行的過程，則將其標志位 MB2 中的當前值暫時轉存到特殊寄存器 VB20 ，同時故障標志位 MB1 被賦值為 2，切斷安全回路，剎車報警，當過完人，人行小門關閉后，I1． 0 信號重新置位，此時過小門保護標志位 MB5 和故障標志位 MB1 都被清零，并把 VB20 的值賦重新賦給標志位 MB2 ，礦車可以繼續上下行。
2． 2． 4 PLC 斷電保護常開繼電器連接著控制程序中的剎車系統與絞車的安全回路，PLC 輸出的用來控制繼電器的電壓信號與系統進行互鎖，只有系統在正常運行期間 ( 無故障信號 MB1 = 0，無手動信號 MB8 = 0 和 MB9=0) 才能輸出此信號( 輸出口 Q1． 0 置位，系統輸出 24 V 直流電壓) ，此時繼電器線圈得電吸合觸片，接通安全回路，而一旦 PLC 處在非正常狀態( 突然斷電或程序消失) 時，Q1． 0 立刻復位( Q1． 0 = 0) ，中止輸出，斷開絞車的安全回路，絞車斷電抱死，很好地防止撞車事故的發生。
