可伸縮雙頁壓力平衡式風門
作者： 礦用風門來源： 互聯網

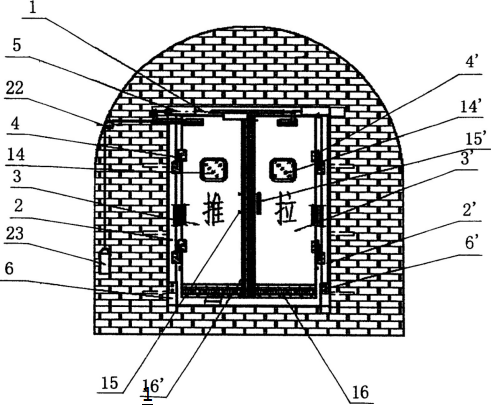

可縮雙頁壓力平衡式風門，包括有固定過梁、固定門框、門扇、合頁，它還包括活動過梁，活動門框，雙頁平衡調節拉桿，活動過梁與固定過梁相插接，在其相插接上部設有壓緊螺栓，活動過梁下部設有滑輪，固定過梁下部相對應位置上設有導軌：活動門框與固定門框相插接，在其相插接一側設有壓緊螺栓，另一側活動門框上設有滑輪，固定門框相對應位置上設有導軌，活動門框分別通過合頁與門扇相連接，門扇上分別設有透視窗、拉手，在門扇的下冒頭與門梃上設有可壓縮的拆卸材料，門扇的上冒頭上設有雙頁平衡調節拉桿。它結構簡單，經濟適用，不用改變現有風門結構及系統構成，安裝方便，使用可靠，解決了因巷道圍巖變形導致風門失效而造成礦井漏風或風流短路的安全
可伸縮雙頁壓力平衡式風門克服現有的礦井風門不抗變形，維修麻煩，不安全等弊端，而提供一種不改變現有風門結構及系統構成，安裝方便，使用可靠，能夠解決因風門漏風而造成的風流短路隱患的一種可縮雙頁壓力平衡式風門。
本實用新型解決其技術問題所采取的技術方案為：一種可縮雙頁壓力平衡式風門，它包括有固定過梁、固定門框、門扇、合頁，其特點是：它還包括活動過梁、活動門框、雙頁平衡調節拉桿，活動過梁與固定過梁相插接，在其相插接上部設有壓緊螺栓，活動過梁下部設有滑輪，固定過梁下部相對應位置上設有導軌：活動門框與固定門框相插接，在其相插接一側設有壓緊螺栓，另一側活動門框上設有滑輪，固定門框相對應位置上設有導軌，活動門框分別通過合頁與門扇相連接，門扇上分別設有透視窗、拉手，在門扇的下冒頭與門梃上設有可壓縮的拆卸材料，門扇的上冒頭上設有雙頁平衡調節拉桿。
本實用新型解決其技術問題所采取的另一技術方案為：所述的可壓縮的拆卸材料用橡膠/軟塑料材料制成。
本實用新型解決其技術問題所采取的又一技術方案為：所述的雙頁平衡調節拉桿由拉桿、彎臂、直臂、軸、鋼絲繩、滑輪、配重組成，門扇、彎臂、拉桿、直臂構成一平行四邊形，門扇與拉桿相平行，彎臂與直臂相平行，拉桿與拉桿相螺接，彎臂一端固定在門扇上部，另一端通過軸與拉桿相連，直臂一端固定在門扇上部，另一端通過軸與拉桿相連，鋼絲繩一端套在軸上，另一端通過滑輪與配重相連。
本實用新型所提供的這種可縮雙頁壓力平衡式風門，結構簡單，經濟適用，不用改變現有風門結構及系統構成，安裝方便，使用可靠，解決了因巷道圍巖變形導致風門失效而造成礦井漏風或風流短路的安全險
