手動平衡風門,手動機械閉鎖式平衡風門
作者： 礦用風門來源： 互聯網

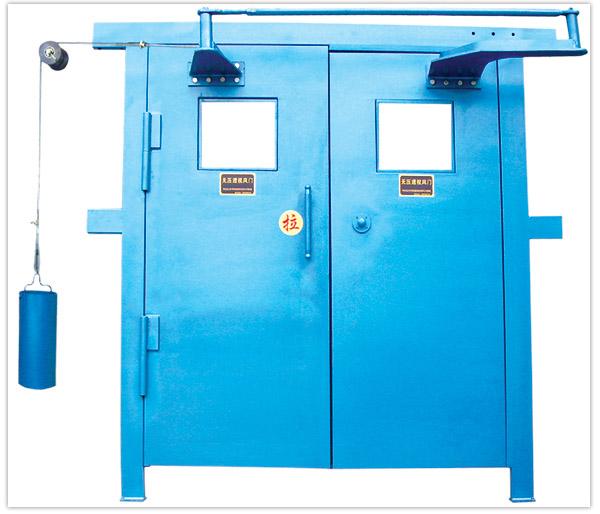

手動平衡風門,手動機械閉鎖式平衡風門
礦用手動平衡風門組成：門扇、門框豎框、門框橫框、門框底框、直拐臂、彎拐臂及機械連桿。
輪改變起輪改變起吊方向，使用一根直徑準9mm 的鋼絲繩，一端連接固定風門螺栓，另一端焊接一個掛鉤，如圖 3 所示。當安裝風門時，將上翹支架底座使用螺栓固定在風門上框中部，將鋼絲繩一端的固定風門螺栓與風門上的螺栓孔擰緊栓牢，鋼絲繩通過上翹支架的滑輪組后，由人員將風門拉起至風門與風門框關閉嚴密，到位后將鋼絲繩另一端的掛鉤掛至巷幫錨桿或鋼筋梯上，保證風門不會松動。如果有個別門軸的螺栓不適，只需人員在風門側面利用撬棍進行適度調整，即可將風門完全裝入風門框內
手動平衡風門特點
A.純機械式無須任何動力，運作可靠；
B.動作靈活，只要一道風門動作，另一道風門就已閉鎖無法打開；杜絕了同時打開兩道風門的違章作業現象，根治了采掘工作面風流不穩定、無風、微風的現象，徹底消滅了主要進回風之間的風流短路，真正實現了風門間的可靠聯鎖。
C.應該適用于礦山井下普通風門，帶反向門的風門，正向風門，無壓風門等；
D.設計新穎美觀，結構簡單，制造安裝維修容易，經濟耐用，易于推廣。
手動機械閉鎖式平衡風門主要技術參數
A.最大行程：≤790mm（行程可調）
B.外形尺寸：高 ：≤980mm 寬：≤270mm 厚：≤60mm
C.適用鋼絲繩規格：Φ6mm
D.閉鎖重力：≤25kg方型重錘閉鎖裝置（重錘的重量可根據所安設風門前后的壓差而定，壓差大時重錘重量應減少；反之適當增加，使其既便于開啟又利于自關）。
3、產品重錘箱體部分外殼需用螺絲固定，以便重錘及閉鎖機關損壞后打開維修。
