礦用風門氣動控制裝置組成和原理
作者： 礦用風門來源： 互聯網

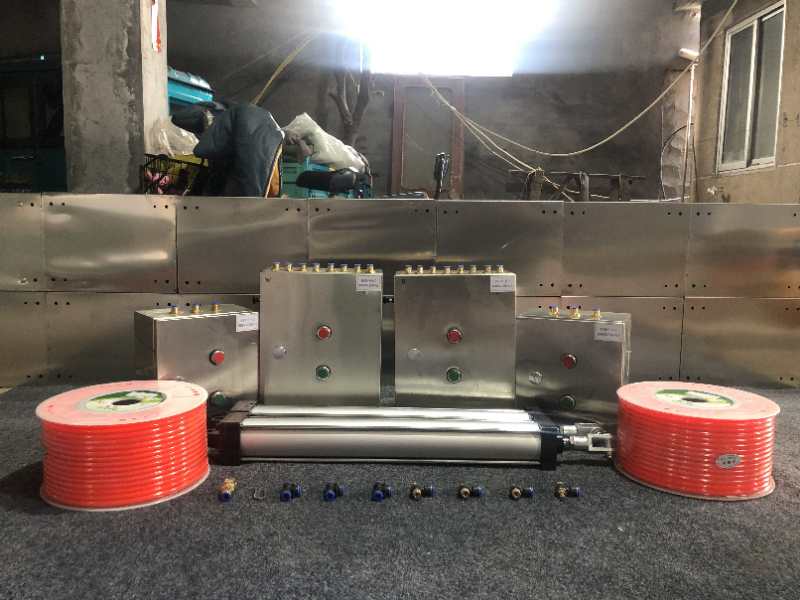

礦用風門氣動控制裝置（氣控裝置）結構列表，氣動控制裝置是礦用風門上主要的閉鎖裝置，它通過氣體壓力實現動力輸出達到開啟關閉風門的作用，是現階段礦井下風門由機械閉鎖更換的主要產品。
礦用風門氣動控制裝置改裝，為提高礦井通風系統穩定性，可靠性，規范風門閉鎖裝置的安裝和使用，煤礦現在推廣使用限位重錘式風門閉鎖改裝替換鋼絲繩串聯閉鎖裝置，公司為響應此規定，也積極研發生產所更換閉鎖，如氣動，電動，液壓等閉鎖功能齊全的自動控制風門閉鎖。
礦用風門氣動控制裝置原理：
當行人和礦車根據時由該設備保持風門的全自動開閉。在煤礦斷電時，靠譜人力資源開閉風門。本設備用PLC全自動控制系統軟件，選用紅外線傳感器做為器，并兼具語言警報，確保行人和車子圓滿、安全性根據。控制作用：控制器接受到紅外線傳感器發過來的數據信號，分辨后，控制執行機構（汽缸、液壓缸）姿勢，開啟風門；7秒后（經PLC可調式），全自動控制執行機構姿勢，關掉風門。鎖閉作用：當相互之間連鎖加盟的兩條風門在其中隨意一道開啟時，控制器控制執行機構鎖閉另一道風門，使之不可以打開；當開啟風門關掉后，控制器全自動。
礦用風門氣動控制裝置結構特點
1、本裝置用PLC自動控制系統，采用紅外傳感器作為監視器，并兼有語言報警，保證行人和車輛順利、安全通過。
2、控制功能：控制器接收到紅外傳感器接收器發來的信號，識別后，控制執行機構（氣缸、油缸）動作，打開風門；延時7秒后（經PLC可調），自動控制執行機構動作，關閉風門。
3、閉鎖功能：當互為連鎖的兩道風門其中任意一道打開時，控制器控制執行機構閉鎖另一道風門，使之不能開啟；當打開風門關閉后，控制器自動解鎖。
4、手動解鎖功能：當出現故障時按下復位按鈕，整個控制系統停止工作，此時風門能夠手動推開。當故障排除后按下置位按鈕，控制系統恢復正常工作。
5、語音提示功能：風門打開時，控制器應控制聲光報警箱提示語音信號。
