礦用風門自關自閉一體裝置
作者： 礦用風門來源： 互聯網
礦用風門自關自閉一體裝置，屬于礦用風門。該自開自閉裝置包括導向滑輪、防風門墻 1 體、鋼絲繩、防風門和鎖體，防風門有二道，每一道 2 防風門上均連接有鋼絲繩，鋼絲繩通過導滑輪分別連接有鎖體的二端。當一個門打開時，將其中一 3 個鎖板拉起，鎖芯在鎖板的作用下繞鎖芯軸轉動，阻擋了另一個鎖板的運動，即保證了另一個冂不能被同時打開，只有當打開的門關閉后，鎖板在彈 4 簧的作用回復原位另一個門才能被打開。優占安全可靠，性能穩定，能確保有任何情況下兩道風門不能同時被打開。解決了兩道門同時敞開的難題，克服了人走后風門不能自關，兩道風同時敞開后而形成風流短路的安全隱患，確保了通風系統的穩定和煤礦的安全生產。
目前，在煤礦均有送風機構，為了保證所送的風能夠到煤礦的最深處，一般是在不必要通風的巷道設門，把門送死，以保證風能夠正常用將風送到底，但是任何一個巷道在要有人或者通過，所以一般都采用二道門的方案，由于人們不習慣關門，即設置了二道門，既使如此也不能保證防止漏風的門全部關死，造成送風的風流短路，在設計的送風能力清況下，不能將風送到煤礦巷道深處。
礦用風門自關自閉一體裝置提供一種：在殳計的送風能力情況下，能夠將風送到煤礦深處的礦用風門自關自閉一體裝置。

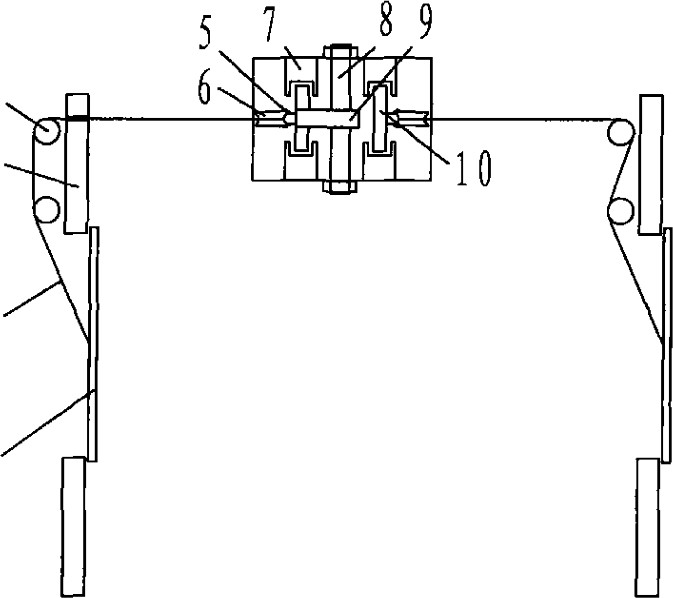

礦用風門自關自閉一體裝置目的是這樣實現的：該自開自閉裝置包括導向滑輪（D、防風門墻體（2）、鋼絲繩（3）、防風門（4）和鎖體，防風門有二道，每一道防風門上均連接有鋼絲繩，鋼絲繩通過導滑輪分別連接有鎖體的二端。
礦用風門自關自閉一體裝置所述的鎖體包括：彈簧（5）、過渡滑輪（6）、鎖板軌道（7）、鎖芯軸（8）、鎖芯（9）、鎖板（10）、底座(1 1)，鎖板軌道和彈簧的一端均連接在底座上，鎖板位于鎖板軌道中，彈簧的另一端與鎖板的上端連接，鎖板的上端同時還與鋼絲繩連接，鎖板軌道并列有二套，在二套鎖板軌道之間有鎖芯軸，在鎖芯軸連接有鎖芯，鎖芯位于鎖軌道上，鎖芯偏心安裝。
礦用風門自關自閉一體裝置有益效果：由于采用了上述方案，當一個門打開時，在鋼絲繩的作用下，將其中個鎖板拉起，鎖板被拉起，鎖板在向上升起的同時，鎖芯在鎖板的作用下被拉動，偏心的鎖芯圍繞鎖芯軸轉動，鎖芯轉向另一個鎖板軌道上，同時鎖板阻擋了鎖芯的再一次轉動，因此阻擋了另一個鎖板的運動，即保證了另一個門不能被同時打開，只有當打開的門關閉后，鎖板在彈簧的作用回復原位后，阻擋鎖芯的轉動有鎖板己不存在，另一個門或者二個門中的任一扇門重復上術過程才能被打開，有效的阻礙了風的通行，在設計的送風能力清況下，能夠將風送到煤礦巷道深處，達到了本實用新型的目的。
礦用風門自關自閉一體裝置優點：安全可靠，性能穩定，能確保有任何盾況下兩道風門不能同時被打開。解決了兩道門同時敞開的難題，克服了人走后風門不能自關，兩道風同時敞開后而形成風流短路的安全隱患，確保了通風系統的穩定和煤礦的安全生產。
