避難硐室防護密閉門的組成結構
作者： 礦用風門來源： 互聯網
避難硐室防護密閉門的總體設計依據為《井下避難硐室設計標準》、《煤礦井下緊急避險系統建設管理規定》、《煤礦井下避難所試點建設基本要求》及《煤礦井下避難硐室建設管理暫行規定》等標準規范。避難硐室主要功能是在井下發生災害事故時，為無法及時撤離的遇險人員提供生命保障。因此，避難硐室防護密閉門設計時采用向外開啟的兩道門結構。考慮到觀察方便及安全因素，兩道門都設有觀察窗。外側第 1 道門采用能抵擋不低于 1． 0 MPa 的沖擊壓力，且能阻擋有毒有害氣體的防護密閉門; 內側第 2 道門采用能抵擋不低于 0． 3 MPa 的沖擊壓力，且能阻擋有毒有害氣體的密閉門，應確保在整個額定防護時間內，避難硐室內部的空氣壓力始終高于外部環境空氣壓力 100 Pa 以上。同時為了抵御高溫煙氣，在兩道門夾層中充填絕熱性能好的隔熱材料。
避難硐室防護密閉門組成：

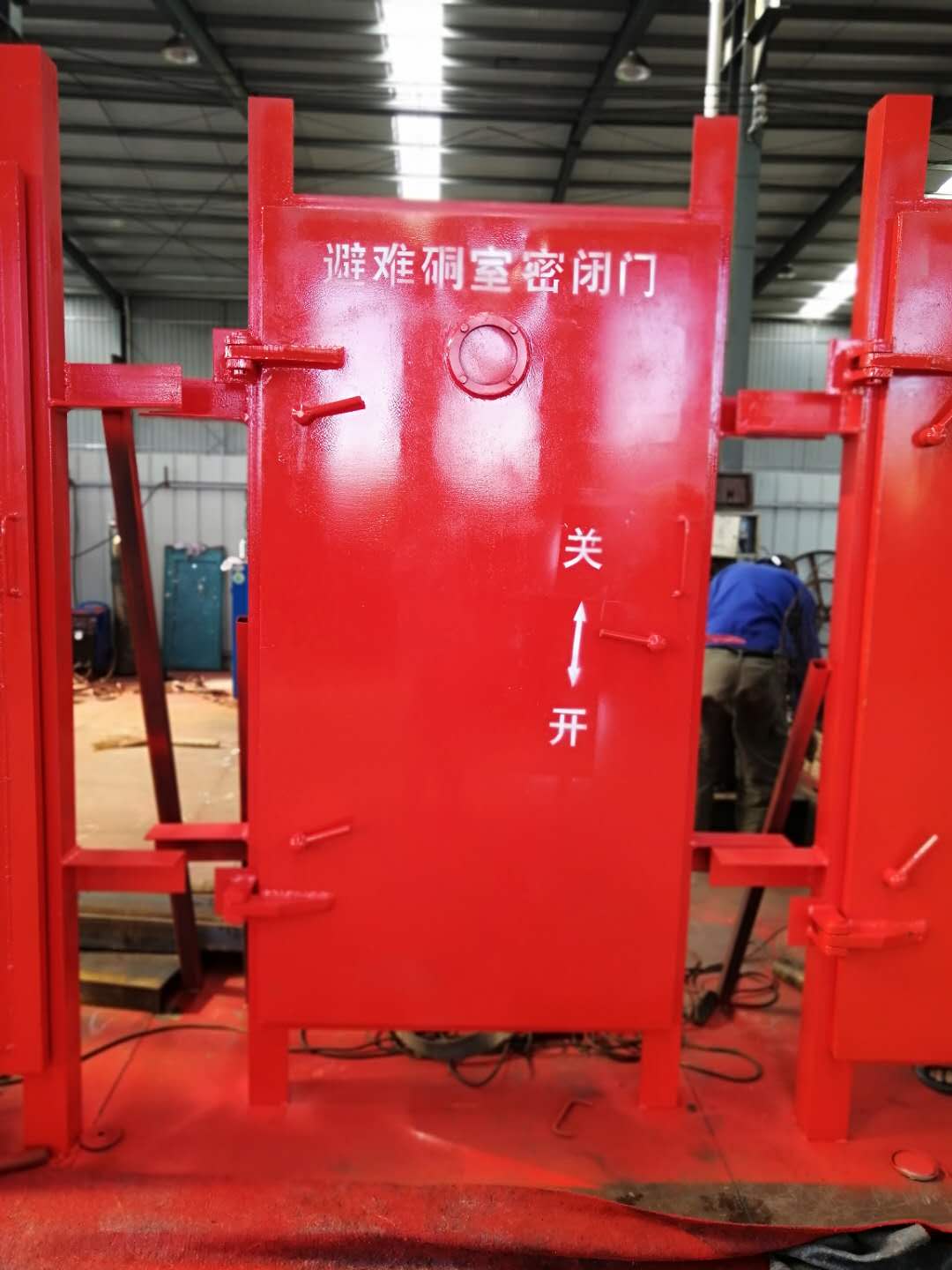

該新型鋼制防護密閉門總體結構主要由門扇、門框、閉鎖機構、密封機構、鉸鏈等構成。
門扇與門框由鉸鏈連接，門扇與門框之間的密封是通過閉鎖裝置的可調節鎖緊力壓緊橡膠膠條變形來實現的。門的開閉是通過手輪帶動齒輪傳動組，齒輪傳動組再帶動六連桿機構運動，并通過限位裝置調節六連桿運動行程來實現。
2 關鍵結構設計
為實現防護密閉門抵抗沖擊、開關靈活、密閉可靠的功能，抗沖擊結構、隔熱結構、閉鎖機構以及密封結構的設計成為設計的關鍵。
2． 1 抗沖擊結構設計

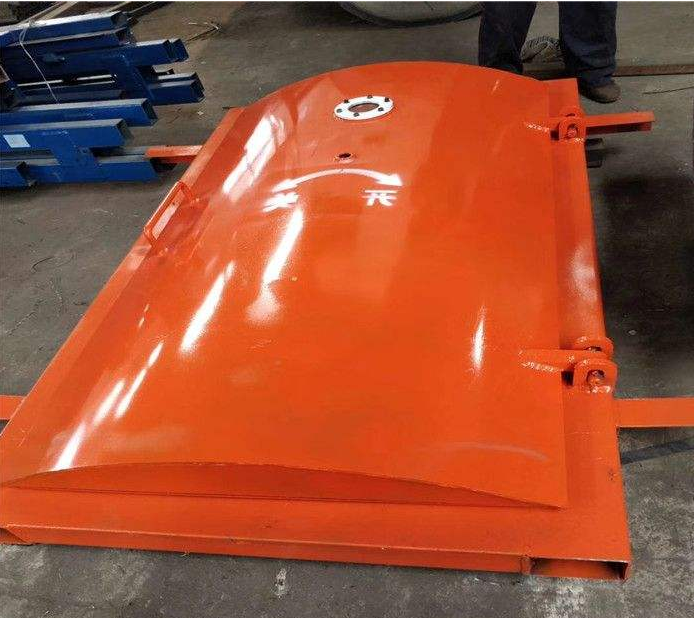

外側防護密閉門對抗沖擊性能要求較高，門扇設計為鋼制式梁板結構，采用獨特的具有一定弧度的低合金高強度鋼 16Mn 材質的弧形殼板與弧形加強支撐板、固定板組合焊接的方式加工而成。弧形門扇俯視剖面結構如圖 2 所示。
圖 2 弧形門扇俯視剖面結構圖
與傳統的平面形狀殼板相比，弧形殼板抵抗爆炸沖擊的能力更強。其力學原理: 作用在弧形殼板上的任意方向上的爆炸沖擊力可以分解為 2 個分力，一個是垂直于弧形殼板的分力，另一個是平行于弧形殼板切線的分力。平行于弧形切線的分力由于對稱，互相抵消，最終作用于弧形殼板的力就分解為垂直作用于門體的力，其小于原來的作用力，該弧形結構削弱了爆炸沖擊力。在門扇內部設計橫向支撐板與縱向支撐板形成梁格與固定板組合焊接的結構，內外板面材料均選用低合金高強度鋼，起到支撐加固的作用，保證有較高的強度，整體結構剛性好，具有較強的抵抗爆炸沖擊的能力。
避難硐室防護密閉門優點：
1) 防護密閉門采用獨特的弧形殼板與加強支撐板結構，能夠有效地抵抗爆炸沖擊波，并通過有限元分析方法驗證了其強度的可靠性。
2)使用齒輪傳動帶動聯動多連桿六點鎖緊機構，使門開關靈活、省力。
3)門扇與門框之間采用可調節鎖緊力來擠壓橡膠的密封結構，可抵御外界有毒有害氣體的侵入。
4)采用絕熱性能好的隔熱材料，能抵御井下發生火災時的瞬間高溫。
