全自動正反風門,正反聯動電動風門工作原理針對現有風門中操作復雜，自動化程度底，提出了一種正反聯動電動風門。該風門安裝、調試、操作、維修方便，井下操作簡單和自動化控制程度高。

目前，煤礦對井下的環境和設備要求越來越高，尤其是新型礦井。風門是礦井通風系統中的重要設施，特別是集中運輸巷道風門更是至關重要。如果開閉控制失靈，就會造成風流分配紊亂，甚至出現各種事故。現有的礦井用的風門，操作調試麻煩，自動化程度低，不具備超行程自保護功能，增加了井下的勞動強度。

全自動正反風門組成結構

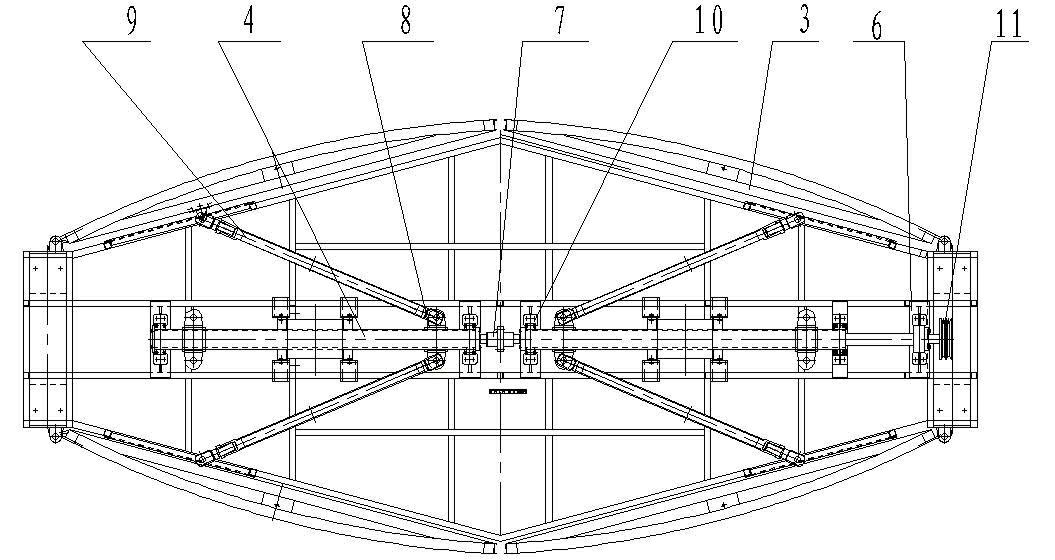

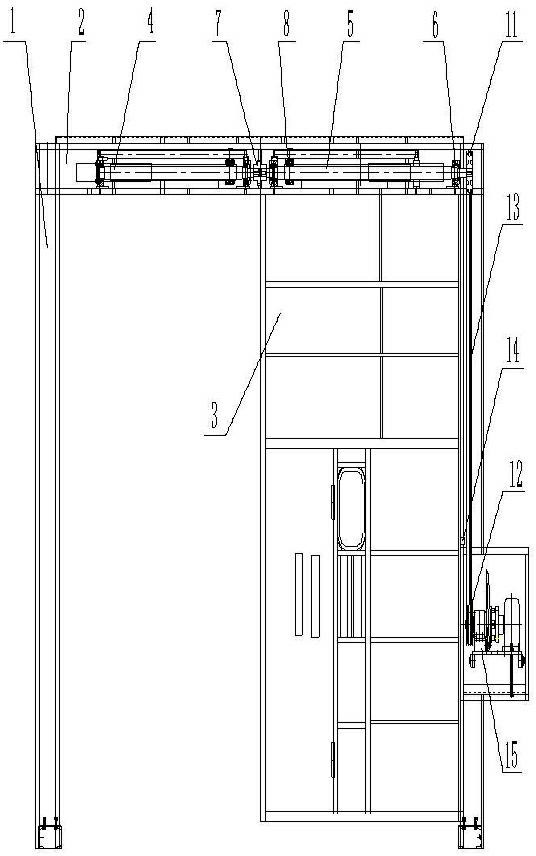

正反聯動電動風門，包括立柱1、頂箱2、門扇3、左絲桿4、右絲桿5、絲杠固定座6、連接頭7、滑動螺母8、連桿9、導向蓋板10、第一帶輪11、第二帶輪12、V型帶13、行程限位控制器14和驅動裝置15，所述的驅動裝置15由第二帶輪12、可升降的電機底座16、防爆電機17、防爆減速器18、離合器19和手動操作柄20組成，其中，通過帶輪連接的防爆電機17和防爆減速器18固定在電機底座16上； 頂箱2兩端與立柱1連接，立柱1的兩側與門扇3連接，頂箱2內裝設有由連接頭7連接的左絲桿4和右絲桿5，左絲桿4和右絲桿5分別通過絲杠固定座6固定在頂箱2內，左絲桿4和右絲桿5上裝設有沿其軸線滑動的滑動螺母8，滑動螺母8與門扇3通過連桿9連接，用于防止滑動螺母8轉動的導向蓋板 10通過螺栓固定在絲杠固定座6上方，立柱1與驅動裝置15連接，右絲桿5一端連接的第一帶輪11與驅動裝置15的輸出軸上的第二帶輪12通過V型帶13連接，V型帶的松緊通過電機底座16調節。門扇3上設置有行程限位控制器14，通過感應來實現門扇3的開和關的角度。離合器19與防爆減速器18連接，第二帶輪12與防爆減速器18的輸出軸連接，手動操作柄20可拆卸地與防爆減速器18的輸出軸端連接。當處于通電狀態時，離合器19為閉合狀態，當遇到斷電狀態時，通過手動操作使離合器19與防爆減速器18輸出端斷開，然后通過搖動手動操作柄20，同樣達到風門的開和關的功能。

全自動正反風門,正反聯動電動風門工作原理
工作過程：由驅動裝置15提供動力源，此時離合器19與防爆減速器18聯合，由第二帶輪12通過V帶13帶動第一帶輪11再帶動左絲桿4和右絲桿5傳動，此時左絲桿4和右絲桿5上的滑動螺母8相向或者相背離地在絲桿上傳動，從而帶動連桿9使門扇3打開或者關閉，此時，行程限位控制器14通過感應來保證門扇3勻速的、平穩的開和關，同時導向蓋板10保證滑動螺母8不會在左絲桿4和右絲桿5上轉動，起到導向作用。
