手動竹膠板無壓風門運行原理
作者： 礦用風門來源： 互聯網

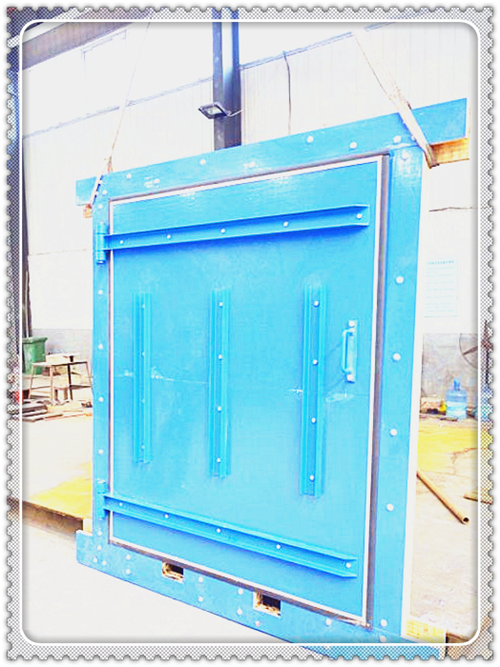

手動竹膠板無壓風門主要由門框、門扇、分離式合頁密封膠條、密封條壓板、連桿平衡機構（支撐大小臂可調拉桿）以及導向滑輪、鋼絲繩、風門聯控配重等部分組成。門框選用10#槽鋼和乙45 *5角鋼制作，門框立柱與橫梁之間用3條螺栓連接；門扇邊框及中間襯筋均用差50* 5角鋼對焊成方鋼兩表面斷焊b3mm的竹膠板；合頁的轉軸部分焊接在門框上合面的軸套焊接在門扇側面，抬起門扇垂直將合頁套穿人門框的合頁軸即可完成裝配；上下兩合頁之間門框與門扇的縫隙用巾48的鋼管填充（擋風鋼管）；門框、門扇兩面的邊緣部分均有密封壓板。兩門扇支撐大臂和小臂分別用螺栓固定在左右門扇的上方，兩支撐臂之間用可調拉桿聯接。每套風門分為兩道門，間隔在20m左右；每道風門均為雙扇結構，兩扇風門異向開啟，通過連桿機構和支撐臂實現聯動，改變連桿長度可以調整風門的嚴密度。
手動竹膠板無壓風門運行原理
左右兩扇門通過支撐臂及連桿機構連成一個整體。當推動右門扇向前運動時，左扇門在連桿的帶動下向后運動，這樣打開風門的阻力 F只有啟動風門的氣動力和配重的重力，因為風壓差作用在右風門上的力F2等于作用在左風門上的力FI，而兩力通過連桿相互抵消，這樣兩扇門上所受到的壓力得到了平衡，故稱為無壓風門。
無壓風門采用壓力平衡原理，通過連桿機構及固定在門框上的限位裝置實現兩扇風門異向同步開閉，風門關閉后使兩扇風門邊的密封膠條嚴密接觸，具有良好的防漏風效果。由于作用在風門上的礦井負壓通過連桿機構轉化為一種內力并得到平衡，風門開啟或關閉的力量大小取決于配重的重量（配重重量一般在20±5kg之間），從而保證了風門打開時省力、方便、靈活。如圖2所示，由于兩扇風門的面積大小近似相等，則作用在兩扇風門上的礦井負壓也大小相等，即FI。F2，調整連桿機構可以使得兩扇風門緊密接觸，風門處于關閉狀態，則作用于單扇門上的正反力矩相等。
