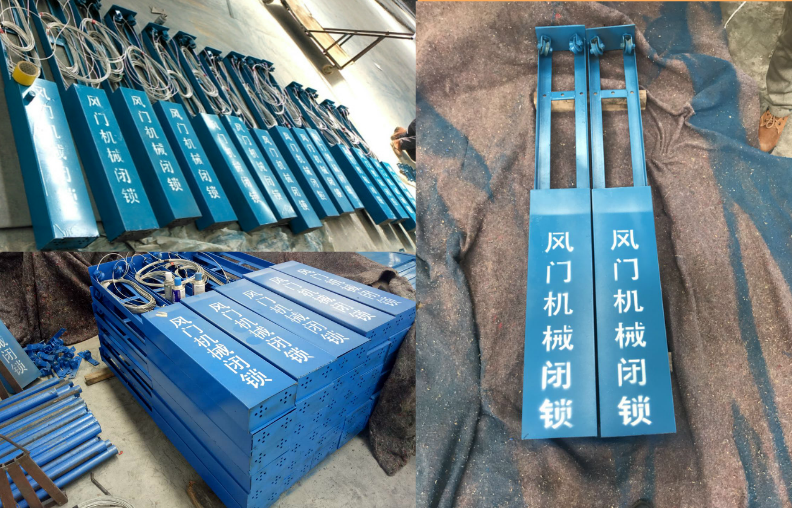

BSQ-B風門機械閉鎖裝置含義 BSQ-閉鎖器  B-型號
礦業中，需要通過人員和車輛的巷道中設置的隔斷風流的門被稱為風門。同一個巷道中的兩道風門不能同時開啟，即其中的一道風門開啟的時候，另一道風門必須是關閉狀態，只有當被開啟的風門關閉的時候，另一道成關閉狀態的風門才能夠被開啟，這被稱為風門連鎖。實現兩道風門連鎖的裝置稱為風門閉鎖裝置。

現有的風門機械閉鎖裝置中，只有當兩道風門中的一道完全開啟時另一道門才被拉緊，如果兩道風門中的一道只有部分開啟，另一道門也可開啟一部分，不能實現完全的閉鎖。此外，風門閉鎖停風時，閉鎖失靈，需要提供外部動力。

BSQ-B風門機械閉鎖裝置的原理：
一道風門A門上的向外拉的拉門和相鄰的另一道風門B門上的向外推的推門上作用一個閉鎖機構，該閉鎖機構包括：雙軌道1、一對傳動管2、重錘3、鋼絲繩4、連桿5和一對擋板6，一對傳動管2分別放置在雙軌道1內；鋼絲繩4的一端固定在A門的拉門上，另一端依次穿過一個傳動管、重錘、另一個傳動管后固定在B門的推門上，鋼絲繩分別與一對傳動管固接；一對擋板6的頂部分別樞接在連桿5的兩端，中部分別樞接在雙軌道1的兩端。

[0021] 當A門的拉門向外拉開時，鋼絲繩拉動一個傳動管向外推靠近A門側的擋板，該擋板向外側轉動一定角度，同時通過樞接的連桿帶動另一側擋板向內側轉動，將另一個傳動管阻擋在雙軌道內；當向外推動B門上的推門時，由于另一個傳動管沿著推門推動的方向被另一側擋板阻擋在雙軌道內，導致無法拉動鋼絲繩，從而實現推門閉鎖。B門上的拉門和推門互鎖，當B門上的推門不開時，B門上的拉門也無法打開，實現B門在A門開啟時不需要外力的完全閉鎖。當B門的推門向外推開時，鋼絲繩拉動另一個傳動管向外推靠近B門側的擋板，該擋板向外側轉動一定角度，同時通過樞接的連桿帶動另一側擋板向內側轉動，將一個傳動管阻擋在雙軌道內；當向外拉動A門上的拉門時，由于一個傳動管沿著拉門拉動的方向被另一側擋板阻擋在雙軌道內，導致無法拉動鋼絲繩，從而實現拉門閉鎖。A門上的拉門和推門互鎖，當A門上的拉門不開時，A門上的推門也無法打開，實現A門在B門開啟時不需要外力的完全閉鎖。
