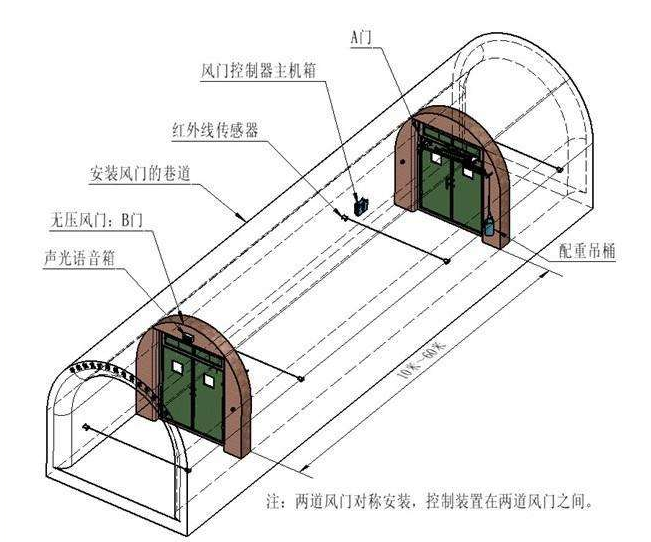

自動風門控制裝置其中包括：A門控制箱和B門控制箱，A門控制箱連接有A門聲音報警箱、A門信號發生器、A門磁控閥、A門執行器，A門執行器連接在A門上，B門控制箱，B門控制箱連接有B門聲音報警箱、B門信號發生器、B門磁控閥、B門執行器，B 門執行器連接在B門上，A門控制箱和B門控制箱共同連接有氣源處理箱和互鎖控制箱，其特點在于：所述的A門和B門的門框上分別安裝有風門狀態檢測裝置A門磁控閥和B門磁控閥，所述的A門和B門的門扇上分別安裝有A門永磁體和B門永磁體與A門磁控閥和B門磁控閥對應，所述的A門磁控閥和B門磁控閥通過與之對應的A門永磁體和B門永磁體距離的離開和貼近從而輸出A門和B門開門關門狀態信號，所述的A門信號發生器安裝在A門側面，所述的B門信號發生器安裝B門側面，礦井內正常行人或車輛在行走過程中，觸發A門信號發生器和B門信號發生器，A門信號發生器和B門信號發生器分別輸出信號給A門控制箱和B門控制箱，A門控制箱和B門控制箱根據所給的信號和當前A門、B門的開關狀態，準確的通過A門磁控閥、A 門執行器和B門磁控閥、B門執行器來控制A門、B門的開閉，同時A門控制箱或B門控制箱在開門或關門的同時將所給的信號傳遞到互鎖控制箱，來控制A門和B門的互鎖，即當A門打開時，B門信號發生器失去作用，當A門關閉后B門信號發生器才能正常輸出氣源信號給B門控制箱，從而實現兩道風門之間的互鎖，滿足礦用規程要求：同一時間只能打開一道風門。

A門控制箱內和B門控制箱內分別安裝有延時機構，且所述的延時機構時間

自動風門控制裝置工作原理

當正常行人或車輛通過風門后，A門控制箱內或B門控制箱內的延時機構會自動延時關閉風門，而無需行人或車輛司機下車操作關門。

A門控制箱和B門控制箱分別連接有A門聲音報警箱、B門聲音報警箱，A門聲音報警箱、B門聲音報警箱為氣源喇叭，亦采用氣源為動力實現報警，所述的A門磁控閥和B 門磁控閥通過與之對應的A門永磁體和B門永磁體距離的離開和貼近從而輸出A門和B門開門關門狀態信號，當A門或B門打開時，實現風門的聲音報警輸出。

自動風門控制裝置在停氣的狀態下，A門執行器和B門執行器自動處于自動排氣狀態，A門和B 門能夠通過手動自由開啟和關閉。

自動風門控制裝置氣源處理箱中氣源工作壓力為0.3-0.8MPa。



自動風門控制裝置優點是：

本裝置與電控風門控制裝置、電控氣風門控制裝置及電控液風門控制裝置等相比，本發明采用壓縮空氣為動力源，無任何電接入，不采用電源而實現風門的自動控制，安全性能較高，自動化程度較高，節省了人力，同時可以實現兩道風門互為閉鎖，避免兩道風門同時打開的情況，安全可靠。
