透視無壓風門通過透視窗觀察到風門對面的情況
作者： 礦用風門來源： 互聯網
礦井是形成地下煤礦生產系統的井巷、硐室、裝備、地面建筑物和構筑物的總稱。礦井漏風是指進入井下的風流未經作業地點，而通過采空區、地表塌陷匡以及不嚴密的通風構筑物的裂隙直接滲入回風道或直接排出地表的風流。礦井漏風可使作業面有效風量降低，通風系統的可靠性和風流的穩定性遭到破壞，增加無益的電能消耗，還能加速可燃性礦物自燃發火。為了防止或減小礦井漏風，需要進行礦井內的通風，風門作為隔斷風流的設備被廣泛應用。

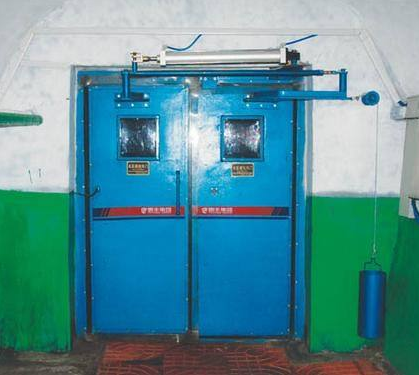

常用的風門一般為對開門至結構，為了密封性能，通常開門方向為逆風開啟，風壓加上風門重量加大，所以風門一般采用電動控制，人力開啟較為困難。而且對開門在開啟時需要占據較大的扇形空間，使用不便；且在安裝風門時需要開挖硐室，提高了施工難度和成本。
為解決上述問題，克服現有技術的不足，本實用新型提供了一種開啟不占用空間、不需要預先開挖電機硐室、使用方便的帶透視窗的無壓風門。
透視無壓風門組成結構：
帶透視窗的無壓風門，包括門框，門框包括主門框和副門框，副門框設置在主門框的兩端，副門框與主門框相互垂直設置；主門框中部設置有門板；門框內部設置有導軌，導軌設置為l字狀結構，導軌包括第一導軌和第二導軌，第一導軌設置在主門框內部，第二導軌設置在副門框內部；副門框內部設置有驅動部，驅動部與第二導軌相互平行設置；門板的下端設置有兩個第三門軸，門板的上端設置有一個第三門軸，門板的上端還設置有一個第一門軸，第一門軸上端連接有第二門軸，第二門軸外部套設有軸承，軸承連接有連軸，連軸與驅動部相連；導軌以滑動方式與第一門軸和第三門軸相連。
進一步的，驅動部包括外殼、絲杠、滑塊和電機，外殼內部設置有絲杠，絲杠一端連接有電機，絲杠外部套設有滑塊，滑塊與連軸固定相連。
進一步的，絲杠與滑塊相互嚙合。
進一步的，門板內部設置有逃生門。
進一步的，逃生門與門板接觸處設置有橡膠密封帶。
進一步的，門板內部設置有透視窗。
進一步的，第一門軸設置在門板上端靠近驅動部的位置。，驅動部的長度等于門板的寬度。
透視無壓風門效果是：
帶透視窗的無壓風門，結構簡單，使用方便，將對開門方式改為90度滑動門，不僅解決了對開門在開關時占用空間大的問題，也不需另外開挖電機硐室，減少施工難度和成本；同時采用90度滑動門，滑動門在開啟時會滑動至與門框垂直，解決了一般滑動門不能完全開啟的缺點。風門容易開啟，不受風壓影響。門板上設置有逃生門，在緊急情況下可以供人員緊急逃生使用，在門板上還設置有透視窗，可以通過透視窗觀察到風門對面的情況。
風門開啟與關閉通過驅動部控制，滑塊的運動速度可控，由此可以控制風門開啟和關閉的速度，使用方便。
