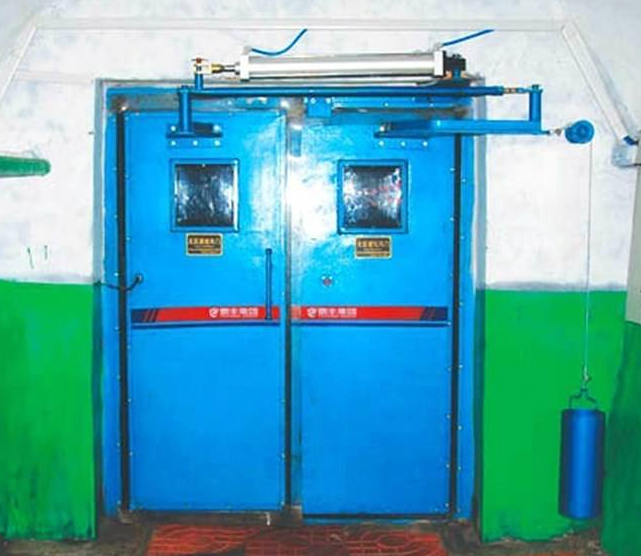

手動風門開啟助力裝置
作者： 礦用風門來源： 互聯網
手動風門開啟助力裝置，它能夠有效的解決現有風壓過大無法正常開啟手動風門的問題，結構簡單、安全可靠、快捷省力的一種風門開啟助力裝置。
手動風門開啟助力裝置技術方案
手動風門開啟助力裝置，其包括鋼板I上，鋼板I面板的上方焊有四個鋼制基座2，在鋼板I的面板上割有六個固定螺絲孔3。曲搖桿4的一端插入到鋼制基座2中間的孔內，并用限位銷5進行固定，曲搖桿4的另一端焊有軸承6，曲搖桿4插在鋼制基座2的中間部位焊接有鋼搖把7，便于曲搖桿4隨鋼搖把7在鋼制基座2上進行搖動。
采用如上所述的實用新型具有設計合理新穎，結構簡單，制作方便，便于安裝、拆卸，不易損壞，節約成本，使用快捷方便的優點。
手動風門開啟助力裝置實施方式
該新型手動風門開啟助力裝置，其包括長130mm、寬60mm、厚5mm的鋼板I，鋼板I面板的上方并列焊有四個截面為半圓矩形的鋼制基座2，在鋼板I的面板上割有六個用于固定的固定螺絲孔3，在每個鋼制基座2中間割有直徑15mm的孔。直徑15mm的曲搖桿4的一端插入到鋼制基座2中間的孔內，并用限位銷5進行固定，曲搖桿4的另一端焊有外徑28mm、內徑15mm、厚7mm的軸承6，曲搖桿4插在鋼制基座2的中間部位焊接有直徑15mm的鋼搖把7，便于曲搖桿4隨鋼搖把7在鋼制基座2上進行搖動。
[0015]如附圖5所示，該新型手動風門開啟助力裝置，被固定于手動風門的左側中部位置，當人員需要通過風門時手提鋼搖把，鋼搖把連動曲搖桿同時被提起，門框部安裝有阻擋曲搖桿向內提起的擋板，當鋼搖把連動曲搖桿同時被提起時，擋板阻擋曲搖桿帶動的軸承向內提起，但該裝置受反作用力的影響，軸承沿擋板部向上滑動，風門即可被曲搖桿向外頂起，當風門開啟具有大縫隙時，風門兩側風壓會串壓達到平衡，從而可以順利、快捷、方便的開啟房門。
[0016]由于采用上述技術，該新型手動風門開啟助力裝置不易損壞，且易于制作、安裝、拆卸方便，極大的節約材料和人工成本。
[0017]此處所說明的附圖僅用以說明本實用新型的技術方案而非對其限制，所屬領域的技術人員應當理解，依然可以對本實用新型的具休實施方式進行修改或者對部分技術特征進行等同替換，而不脫離本實用新型技術方案的精神，其均應涵蓋在本實用新型請求保護的技術方案范圍。
